Popis :
Tento obvod slouží především pro ochranu proti přepětí.
Stane se, že u zdroje odejde výkonnový tranzistor a na výstupu
se objeví napětí větší, než je maximální povolené.
Jako ochrana před tímto problémem je tu toto jednoduché schéma,
které zabrání poškození stanice.

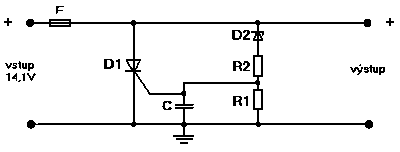

Schéma :
Seznam součástek :
| F | 5A (pojistka) |
| R1 | 56 ohm |
| R2 | 820 ohm |
| C | 100 nF |
| D1 | KT701 (tyristor) |
| D2 | zenerova dioda na 15V |
