Ovládací klávesnice pro TCVR Yaesu

K transceiverům Yaesu FTDX-9000, FTDX-5000, FT-950 a FT-450 je možno dokoupit malou ovládací klávesnici FH-2. Klávesnice umožňuje rychlé ovládání pěti pamětí vestavěných v TCVR. Je určena pro snadné programování a vysílání CW textů.

Pokud ale člověk zjistí co je uvnitř může se cena této klávesnice zdát trochu přemrštěná. Správného amatéra tato klávesnice svou jednoduchostí láká aby se pokusil tento doplněk si sám vyrobit. Cena součástek je cca 400 Kč. Za půl dne pilné práce se dá výroba zvládnout. Ale musíte ještě připočítat čas na opatřování materiálu a tak se vlastní výroba vyplatí hlavně pro potěšení z vlastnoručního výrobku. Můžete si pak říci "Přeci nejsem jen pouhý otáčeč knoflíků!".

Co k výrobě potřebujeme? Především je to číselná klávesnice, taková která má vyvedena jednotlivá tlačítka. Většina klávesnic na trhu má tlačítka zapojena do matice ale podařilo se najít dostupný jeden typ od výrobce VELLEMAN, který pro naše použití vyhovuje (F-KV12KEY BLACK k sehnání u GME).

Klávesnici F-KV12KEY umístíme do univerzální plastové krabičky U-KP44. Krabička má uvnitř čtyři malé pomocné sloupky, které by nám překážely. K jejich odstranění je nejlepší si vyrobit z malé ocelové kancelářské svorky obdélníkovou smyčku do pistolové páječky a touto smyčkou opatrně sloupky odříznout bez poškození povrchu krabičky. Potom lupenkovou pilkou vyřízneme do krabičky přesný otvor aby se do něj dala vystupující část klávesnice zevitř krabičky vložit. Pozor na zaoblení otvoru v rozích, kde budou otvory pro upevňovací šroubky M2. Pokud otvor v rozích přeženete nebudou mít šroubky za co držet. Krabička U-KP44 je na stranách vybavena úchyty pro přišroubování na stěnu. Úchyty pro naše účely nebudeme potřebovat, tak je také odřízneme.

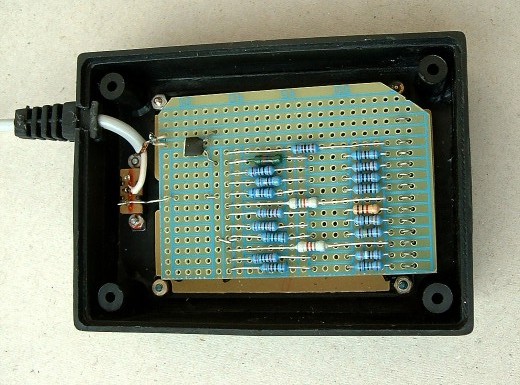

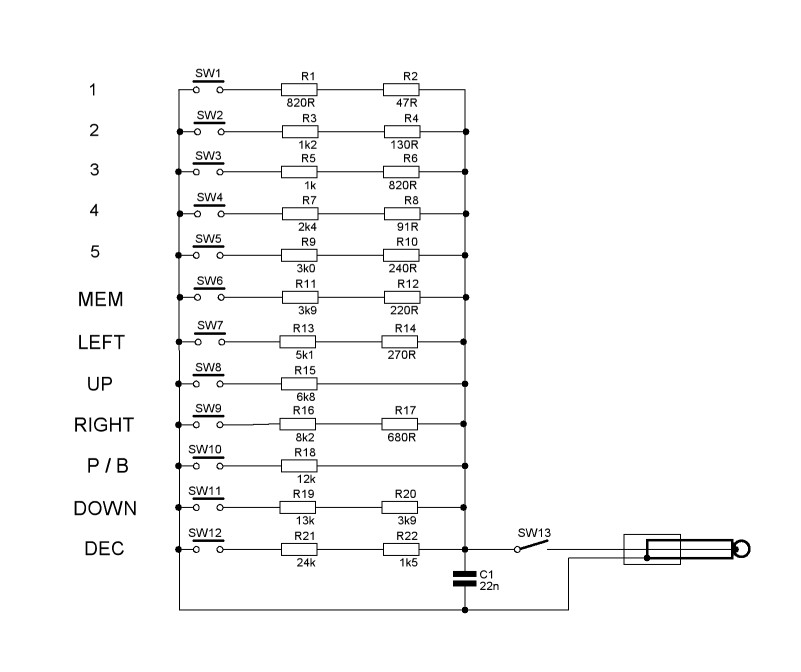

Zapojení klávesnice je jednoduché viz schema. Hodnoty odporů jsou uvedeny v tabulce. Vypočtená hodnota odporu pro jednotlivé klávesy je v tabulce uvedena ve sloupci "Předepsáno". Potřebnou hodnotu je možno s dostatečnou přesností složit ze dvou odporů (Ra, Rb) běžně dostupné řady E24. Procesor v FT950 při provozu klávesnice toleruje menší odchylky odporů od předepsané hodnoty. Například klávesa nula (signál DOWN) pracuje správně s odporem od 10500 ohmů do 13000 ohmů. Lze tedy použí odpor 12k s běžnou tolerancí. Odpory příslušející k jednotlivým klávesám umístíme na malou desku plošných spojů. Nejlépe se na to hodí deska univerzálních plošných spojů 100×160 mm (DPS označení GM 661-021), která má vhodné rozložení pájecích políček. Z desky odřízneme a použijeme asi jednu čtvrtinu. Zbytek můžeme využít pro jiné konstrukce. DPS na okraji dvanácti krátkými drátky propojíme s vývody klávesnice.

      Tabulka odporů

Pro vývod naší klávesnice použijeme stíněný kablík opatřený konektorem Jack 3,5 mm Male. Ke špičce konektoru zapojíme živý vývod a druhý kontakt spojíme se stíněním. Pro připojení klávesnice k TCVR stačí cca 60 cm šňůry. Živý vývod pro jistotu proti pronikání vf zablokujeme na DPS keramickým kondenzátorem 22n.

Protože stiskutí některé z kláves číslo 1 až 5 znamená okamžité vyslání zaznamenané zprávy z TCVR, tak je velmi vhodné vestavět do krabičky s klávesnicí také vypínač. Vypínač pak při provozu zapínáme jen tehdy, když je TCVR na vysílání připraven a náhodné zaklíčování ho nemůže ohrozit.

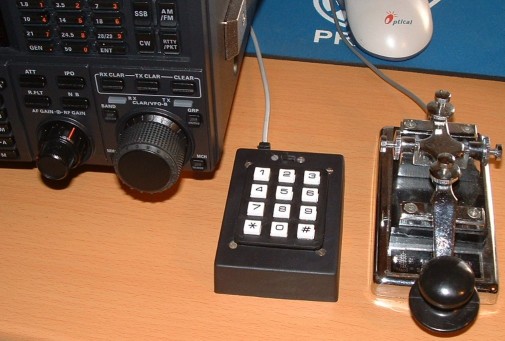

Používání klávesnice FH-2 je dostatečně popsáno v návodu k transceiveru. Pouze funkce klávesy P/B není v návodu popsána, použije se asi až pro ovládání hlasového modulu DVS-6. Klávesnice kterou jsme vyrobili se v podstatě od originálu liší jen označením kláves. Šipky nahoru, dolů a vpravo, vlevo, P/B, Mem a DEC můžete sice na číselné klávesy namalovat barvou na CD. Ale při běžném používání si zvyknete na funkce čísel, i křížku a hvězdičky a popis kláves nebudete nijak postrádat. Rozmístění funkcí je dost logické a snadno si zapamatujete jejich polohu na klávesnici.

 __________________________________________

Návod byl otištěn v klubovém časopiu ČRK - RADIOAMATÉR 2012
