Postup úpravy.

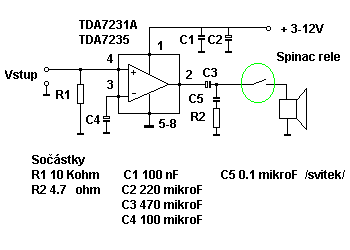

Nejdříve jsem postavil jednoduchý zesilovač s obvodem TDA 7231 viz obrázek 1.
Vstup tohoto zesilovače jsem zapojil na svorku X3 přes kondenzátor 100nF,může se také ještě předřadit
odporový dělíč /trimr/ na regulaci hlasitosti.
Tímto je problém zvuku vyřešen. Ještě je třeba dořešit programování selektivy.
Jelikož je mikrofon elekterový a proto je celkem citlivý, budeme modulaci DTMF kódu brát z tohoto mikrofonu a tim
bude zajištěna funkce programování.
Úprava spočívá v řazení přepínače do cesty signálu. Ze stanice buď signál přichází
rovnou na svorku X10-X8 nebo na tyto svorky se přepne signál z mikrofonu, aby bylo možno selektivu
naprogramovat pomocí dialeru.

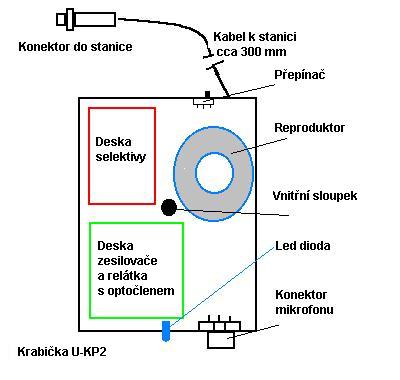

Po zkušenosti s touto úpravou jsem přidal odpojování reproduktorku, protože jsem slyšel i to co selektiva měla vysílat jen do éteru. Přerušil jsem přívod spínaní relátka od procesoru a seriově k relé jsem připojil optočlen PC816. Tento optočlen spíná 5V relátko, které odpojuje externí reproduktor. Optočlen jsem připojil z důvodu, aby vývod procesoru nebyl zatěžován nadměrným odběrem /snese asi 15mA/. Vše okolo selektivy jsem umístil na univerzálním tištěném spoji a propojil vodiči. Vše je umístěno v krabičce U-KP2. Všechny součastky mimo konektorů lze sehnat u firmy GM Elektronic. Celková cena včetně stavebnice selektivní volby nepřesáhne 1300 Kč. Celkové provedení je zobrazeno na daších obrázcích. Konektor stanice Giant je popsán na stránce - Zapojení mikrofonního konektoru

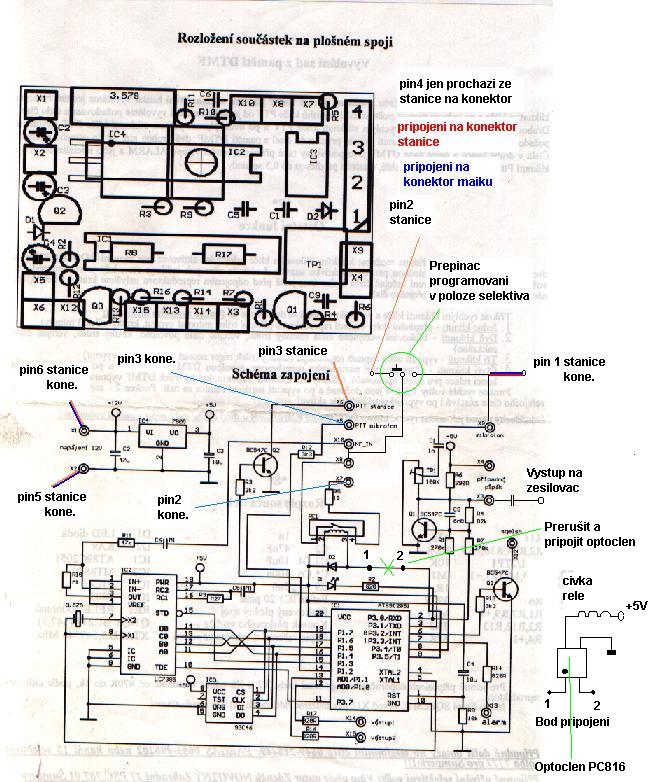

Celkové zapojení bez zesilovače
celkový pohled celkový pohled |
vnitřní pohled 1 vnitřní pohled 1 |
vnitřní pohled 2 vnitřní pohled 2 |
detailní pohled detailní pohled |
Celkem jsem postavil 3 selektivy a všechny fungovaly na první zapojení. Samozřejmě, že lze asi takto upravit selektivy jiných výrobců a prodejců. U stanice Giant je však jedna velká výhoda, externí selektiva je i napájena takže odpadá další zbytečný kabel. Úprava není složitá, je však důležitá pečlivost zapojení. Mnoho úspěchů přeje Mirek Líbeznice.
