Třístranný sklápěč LIAZ 150.261 (H0)

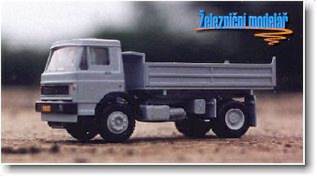

Obrázek třístranného sklápěče LIAZ 150.261, postaveného podle následujícího návodu.

Potřebný materiál: Model tahače návěsů Liaz od firmy IGRA, polystyrénové destičky, zbytky licích rámečků z plast.stavebnic, tmel Revell Plasto, modelářské barvy.

První práce bude jako vždy rozebrání původního modelu. V tomto případě to bude zcela bez problémů. Stačí jen opatrně vytáhnout přední nárazník, který je jakýmsi zámkem a můžeme rozložit celou kabinu.

Kabina:

  • rozříznout podle obr.1
  • vyrobit novou zadní stěnu s okenním otvorem a prolisy, vlepit do předního dílu (obr.2)
  • doplnit prolisy za bočními okny (obr.3)
  • vyrobit a přilepit k zadní stěně kryt motoru (obr.4)
  • odpilovat na střeše větrání, z tenké plastové destičky vyříznout nové (7x5 mm) a přilepit na střechu
  • zkrátit zasklení kabiny a vyrobit nové pro zadní okno
  • hotovou kabinu nastříkat barvou a zasklít
  • zkrátit spodní díl kabiny (černý), aby bylo možno novou krátkou kabinu nasadit

obr/řez          Liaz3.jpg (8959 bytes)

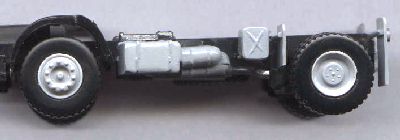

Úpravy podvozku:

  • odstranit točnu pro návěs
  • vyrobit skříňku na nářadí a přilepit k rámu
  • vyrobit a přilepit k rámu "blatníky"

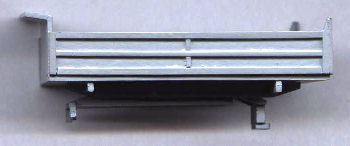

Korba:

Korba je nově vyrobena z plastových destiček. Základna je obdélníková destička 27x48 mm. Bočnice jsou vysoké 8 mm. Prolisy bočnic jsou znázorněny nalepením tenkých plastových pásků.


Na hotový model jsou dolepeny číslové tabulky (SPZ) a koncová světla.
