Moje verze APRS

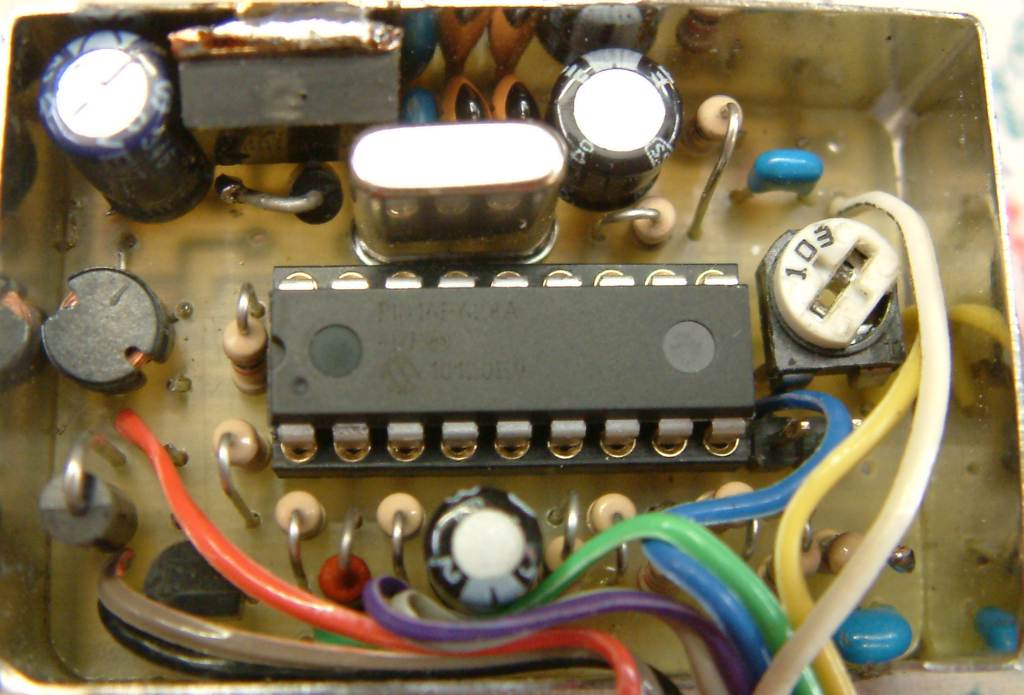

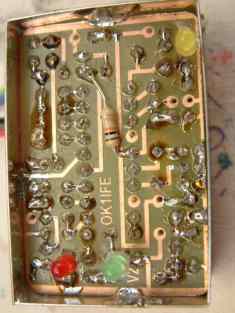

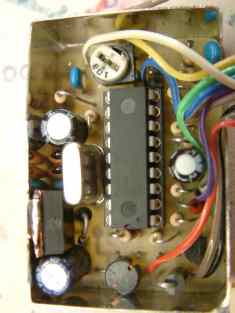

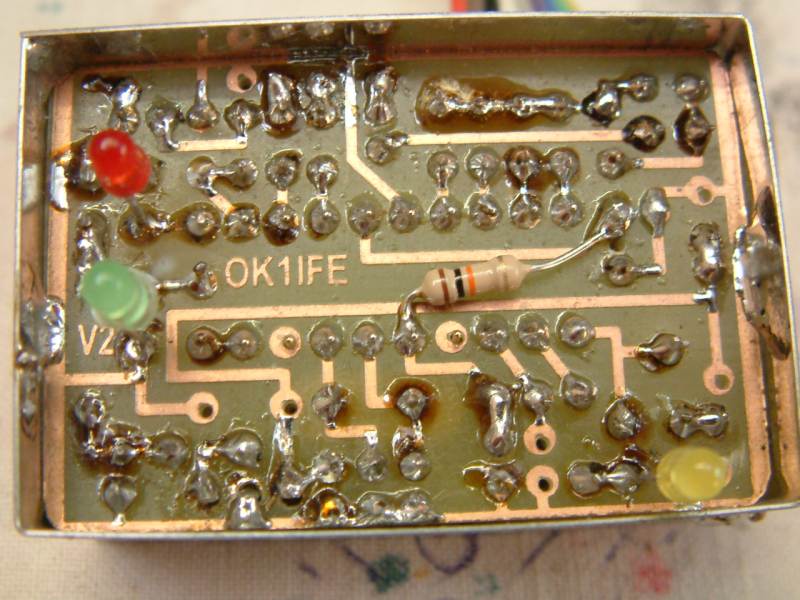

Tak i já jsem se rozhodl, že vyzkouším tento nový radioamatérský fenomén. Jako první se mi dostalo pod ruku známé zapojení od  pánů Tomáše OK1VCF a Petra OK1MAB. Rád bych i touto cestou poděkoval tvůrcům za možnost levného využití APRS. Zpět  k zapojení. I já se setkal s problémem o kterém si můžete pročíst na nejednom fóru o APRS. A to je že dochází k smazaní dat z procesoru. U mě byly dvě příčiny a to VF pole (nešel použít výkon TRX větší než 10W. Pak to samožřejmě byla nestabilita palubní sítě a to hlavně při startu vozidla. Proti těmto skutečnostem se mi zdálo zapojení nedostatečně ošetřené a tak jsem se rozhodl pro inovaci. Navíc jsem po vzoru myšlenky Michala OK1LPD vestavěl modul přímo do panelu TRX Motorola M10. (jednokanálová verze GM300). Hlavní požadavek byl vestavba do plechové krabičky a dokonalého odstínění. Proto padla volba na plechovou krabičku z GMelektronic o U-AH100 o rozměrech 45x30mm která naprosto přesně zapadne do předního panelu M10. Musel jsem navrhnout i zcela novou desku plošný spojů. . Zapojení je maximálně z jednodušeno, neb v "mobilu" jsou některé součástky zbytečné. . Naprosto je přepracováno napájení. Viz foto je patrno že LED jsou osazeny ze strany spojů. A vlastně prochází až přes panel M10 tak aby byly dobře viditelné... Ve verzi plošného spoje č.3. je možno osadit i případně jednou dvoubarevnou LED a tím se montáž modulu ještě z jednodušší.
Modulační signál je navázán přimo do modulační cesty na vstup předzesilovače, a tím je zajištěna kvalitní "modulace" (Je totiž známo, že uživatelé kteří použijí mikrofoní vstup jsou překvapeni jak je modulace nekvalitní a slabá. A pak přidávají různé další předzesilovače, ale limiter jim stejně modulaci "ořeže".) Každopádně nastavení modulace musí být v mezích "normy", tak  aby jste nerušili sousední kanály a spektrálně to bylo "čisté". Trimr není použit signálová cesta je nastavena napevno rezistorem. (u každé stanice může být odpor rezistoru jiný!!) Při správné nastavení pak procházi bez problémů všechny pakety i v místech se slabým signálem. Po montáži tohoto modulu do stanice, jsem již žádné problémy s poškozením či smazáním dat z procesoru nezaznamenal a žádné odpojování během startování nepoužívám..
Další kapitolou je použití kvalitního GPS modulu.Postavíl jsem dva Unitracky. V prvním. jsem použil "levnější" GPS modul a je pravda, že je to hodně znát např. při startu kdy se mi stalo že mu trvalo 18 minut než se "chytil" a když je zima dává naprosto nesmyslná data, tak jsem podle APRS na mapě, jel ze Somálska do Prahy za pouhých 30min. Proto jsem do druhé sestavy koupil kvalitní modul  a rozdíl je zcela markantní.
