To co je zde uvedeno, není žádné dogma, žádné doporučení, nebo návod.
Je to jen pár obrázků s komentářem, které přibližují, jak jsem to dělal
já. Někdo v tom možná najde inspiraci, někdo to přeletí očima, že toto
není jeho cesta.

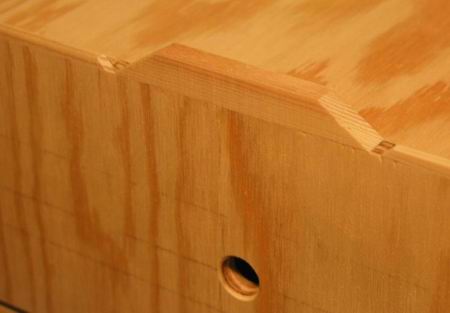

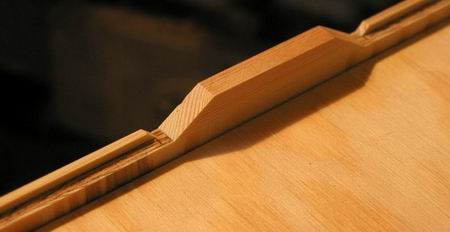

Mám rád precizní čela a pižlat tento tvar pilníkem z desky překližky se
mi již dříve neosvědčilo. Seskládal jsem si čelo z obdélníku překližky
a leteckomodelářských smrkových nosníků.
Hrany spojovacího otvoru jsou sraženy brusným kamenem na stopce,
upnutým do elektrické vrtačky. Celé čelo je přebroušeno pásovou bruskou.

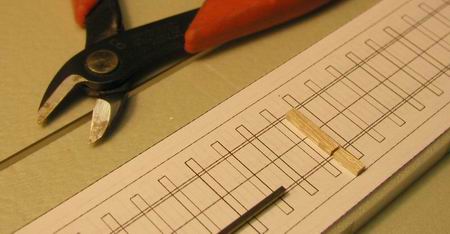

Kleště na střihání kolejnic od firmy XURON. Na papíře je vytištěna
pokladačka s roztečí a obrysem pražců. Na pražcích je vidět, že se
jedná o starý malý lokálkový průřez, žádné mohutné pražce průmyslových
plastových podloží. Z průmyslových plastových je tomu nejblíže ROCO. To
dřevo nalepené na papíře je držák kolejnicového profilu v poloze hlavou
dolu. Střed má délku 16,7mm na krajích nezáleží a zůstavší štěrbina má
šíři hlavy použitého kolejiva.

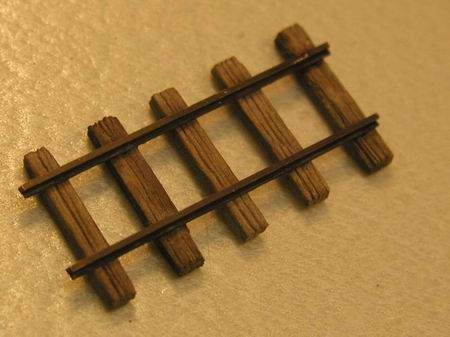

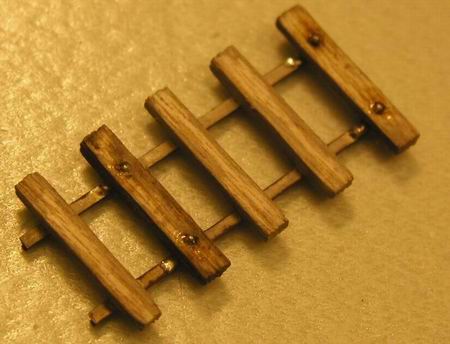

Takto může vypadat výsledek, balsové pražce jsem před nalepením na
kolejnice a mořením vykartáčoval mosazným kartáčem. Kolejnice H0e
pražce KBK a profily CODE 55.
Když jsem srovnával, zda je pevnější prosté přilepení pražců na
kolejnici, nebo pojištění každého desátého pražce drátkem. Kolej jsem v
délce 1m potřeboval odtrhnout od pražců a zvětšit rozchod o 0,1mm.
Divil jsem se, jak pevně drží lepený spoj dřevo - kov pouhou disperzí.
Zaštěrkovaná kolej je výrazně pevnější, než nezaštěrkovaná.

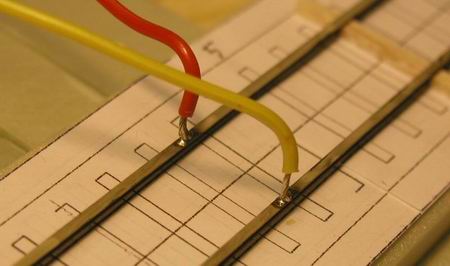

Norma předepisuje poměrně tlusté přívody ke kolejnicím. Proletuji konec
lycny, pak jej ohnu v kleštích do L a pájím na pocínované místo. Vše se
musí vejít do mezipražcové mezery.

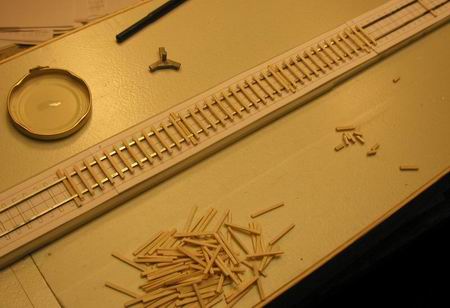

Patu kolejnice odřu čisticí gumou na kolejnice (důležité!) a ihned
natírám prostor pro dva pražce. Pražce ihned pokládám. Když dojdu na
konec, koleje, naředím trochu lepidla a štětečkem zamáznu kout mezi
každým bokem pražce a patou kolejnice (to rozhodujícím způsobem zvýší
pevnost spoje).

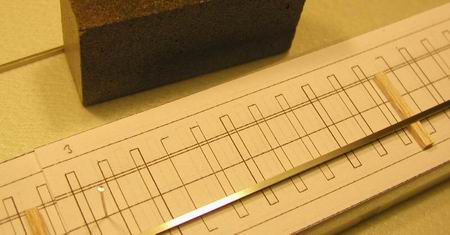

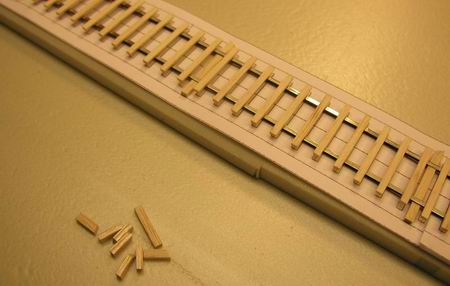

Pražce nepokládám v šablonce, ale jen od oka nad předtištěný obdélník.
Tím dosahuji rozptylu pražců charakteristického pro ručně stavěné tratě
lokálek.
Pokladačku tisknu na A4, které si poslepuji do potřebné délky. Kolej
pro modul dělám vcelku. Hlavy kolejnic jsou nařezané v délce 9m (podle
údajů z pamětní publikace trati). Pražce u imitovaného styku kolejnic
mají menší rozteč.
Lepidlo i drobné díly mám ve víčkách od všeho možného. Od dětské výživy
bývají stohovatelné.

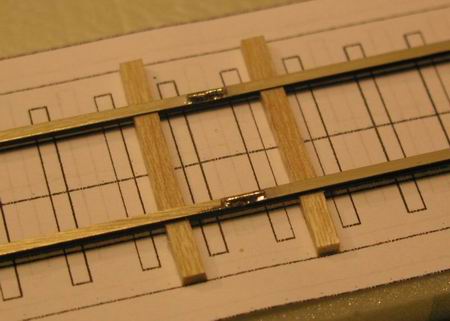

Pokud některý spoj kolejnic není imitovaný zářezem v hlavě, ale
skutečný, pájím pod patu mosazný drátek. Na délku mezipražcového
prostoru jej začistím čtyřhranným pilníkem. Také je potřeba osadit více
držáků kolejnicových profilů. Pro dilatující spoj to vypadá podobně,
jen se použije lycna ve tvaru OMEGA a kolejivo pokládám přesně proti
sobě bez jakýchkoli kolejnicových spojek. Ty později dolepím jako
imitaci z obou boků stojiny.

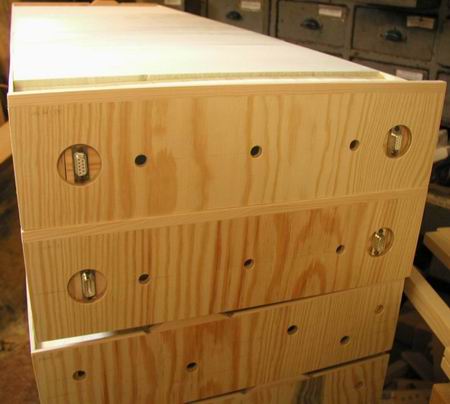

Abych zrychlil sesazování stanic, mám v obou jejich polovinách
zapuštěné konektory Cannon 9. Je to běžně dostupný konektor, přesně
lícující. Konektory mají otvory pro přišroubování a nemusel jsem nic
zadávat zámečníkovi. Pro trať jsem zvolil profil "vlečka", shodný s
profilem "lokálka", ale umožňující stavět moduly široké jen 300mm.
Stanice mám 400mm široké.
