RS-232 Laser transceiver

Tento transceiver dokáže propojit dva PC přes sériový port na vdálenost 200m i více.

Rychlost našich transceiverů byla 19,2k.

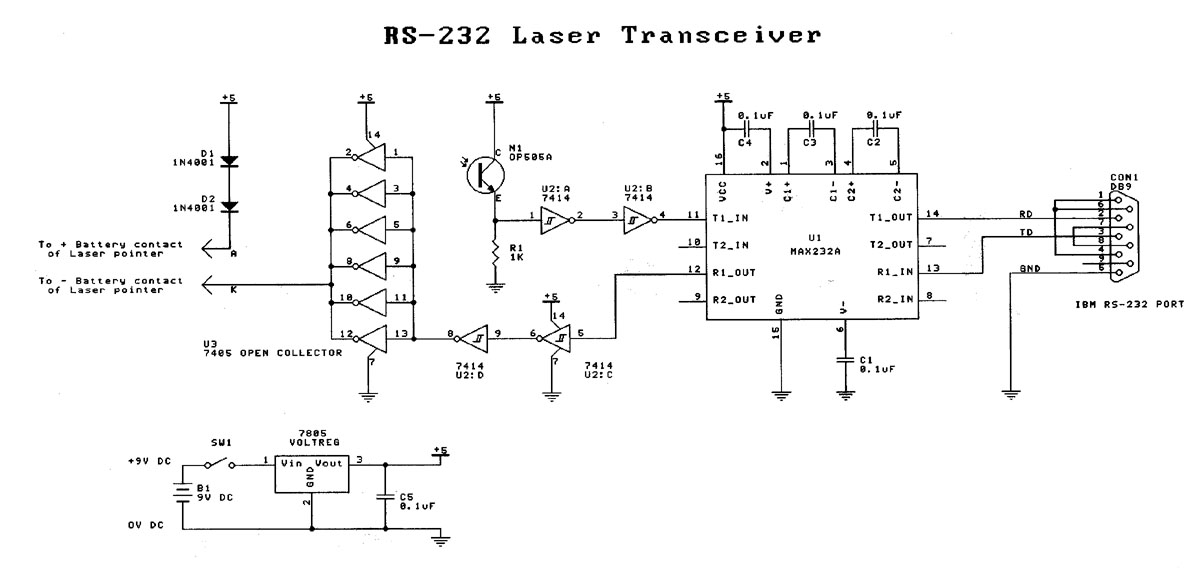

Zapojení jsem našel  na adrese http://www.geocities.com/SiliconValley/Lakes/7156/laser.htm.

A pokud tam už není, tak je zde:

Seznam komponentů:

R1         1k 1/4 W resistor
C1-5         0.1uF Capacitor (Ceramic)
U1         MAX232A RS-232 line driver
U2         74LS05 Hex open-collector buffer
U3         74LS14 Schmitt trigger hex inverter
D1-2             1N4001 Power diode
P1         OP505A Photo-transistor
V1         7805 Voltage regulator
L1         LX1000 Laser Pointer
. . 9V battery clip
. . DB-9 female connector with backshell.

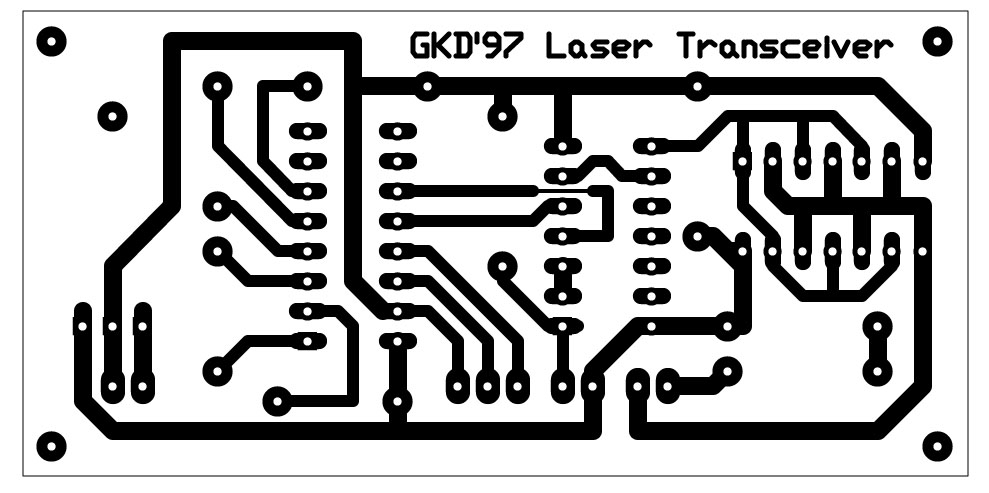

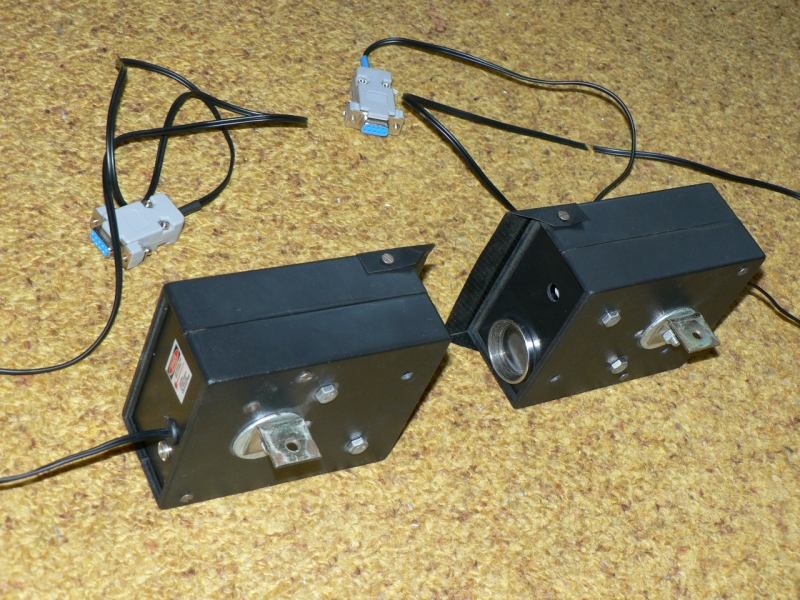

 A takhle vypadají ty moje:
