Uživatelské přípojné body (Access Pointy)

V nejprve byl vybudován pouze jeden WiFi AP (SSID: CZFREE.NET.SHF.AP) s všesměrovou anténou a zpřístupněno přímé kabelové propojení. Následně bylo realizováno několik linek na které se přesunula největší část provozu. Nyní je v provozu i druhé lokální AP pro pokrytí části vnitřku budovy (SSID: CZFREE.NET.SHF.AP2), kde ale není k dispozici volný přístup. V blízké době plánujeme přestavbu hlavního AP na tři sektory, ale je to podmíněno přesunem některých linek na pásmo 5GHz. Tato akce, ale zavisí na potřebách a zájmu připojených uživatelů.

Nasledující tabulka popisuje současný stav.

Název (SSID)

Konfigurace

Pokrytí/dosažitelnost

CZFREE.NET.SHF.AP

Antena: všesměrová 360st
Polarizace: vertikální
Zisk antény: cca 7dBi
Kanál číslo:1

Celé okolí do vzdálenosti cca 1km funguje i na menší anteény.
Při použití antén s vyšším ziskem se lze připojit ziskem i na delší vzálenost.
Nejdále byl signál zatím naměřen cca 5.5km daleko. Určitou dobu byl připojen i klient ve vzálenosti 3.5km.

CZFREE.NET.SHF.AP2

Antena: všesměrová 360st
Polarizace: vertikální
Zisk antény: cca 3dBi

Jen pro pokrytí uvnitř budovy

Přímý kabel

Jde o přímé propojení TP kabelem
k nódu přes SWITCH 10/100 Mbit/s.

Vchod 648,649,650 v cílkově ulici a další přímo přilehlé vchody do délky kabelu asi 100m

Předpokládaná dostupnost připojení

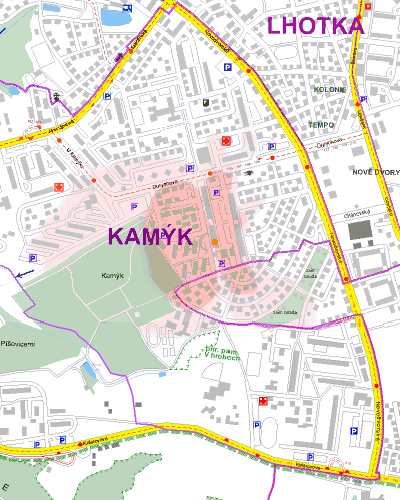

Podrobnější přehled o místech, kde by mělo být dostupný signál z hlavního APčka najdete na této mapě okolí. Nód SHF je označen přibližně ve středu mapy. Mapa znázorňuje dosah bez použití antén s velkým ziskem, tedy dosah ověřený na PDA s WiFi kartou.
Reálný dosah nódu je ve většině případů výrazně větší, a závisí převážně na použití kvalitních ziskových směrových antén na straně uživatele. Signál z nódu byl naměřen a používán i na místech vzdálených až několik kilometrů.
