Modul galvanicky (optoelektronicky) oddělených vstupů
Na obrázku je zakresleno zapojení, kterým zajistíme galvanické oddělení vstupu mikroprocesoru (v našem případě P1.7) od připojeného zařízení. Jako optočlen lze použít laciné optrony, např. tuzemské WK 164 xx, nebo zahraniční PC817 atd. Obslužný program zde snad není potřeba uvádět, na vstupu mikroprocesoru získáváme negovanou hodnotu signálu přivedeného na svorky Vstup. Dioda LED1 slouží k indikaci stavu vst.signálu.

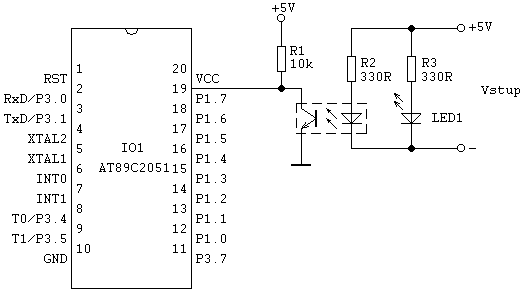

Obr.1 Zapojení pro vstupní signál úrovně 5V
Uvedené zapojení předpokládá vstupní signál s napěťovou úrovní 5V, doporučená max. vzdálenost mezi připojeným zařízením a vstupním obvodem optronu je řádově desítky metrů, jako vedení je vhodné použít kroucené dvojlinky (Twisted Pair).

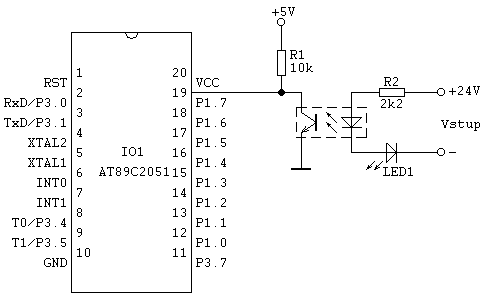

Obr.2 Zapojení pro vstupní signál úrovně 24V
Uvedené zapojení předpokládá vstupní signál s napěťovou úrovní 24V; pro jiná napětí je nutné upravit hodnotu odporu R2.
