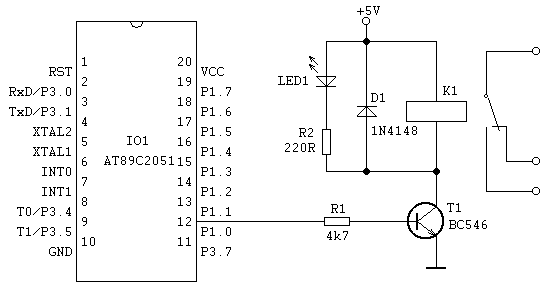

Na obrázku je zobrazeno připojení relátka na výstup mikroprocesoru (I/O pin P1.0).
Dioda LED1 slouží k indikaci stavu výstupu (sepnuto/rozepnuto). Úrovní log. 1 na P1.0 relé sepne, log. 0 relé rozepne. Dioda D1 slouží jako ochrana relé před napěťovými špičkami opačné polarity, které vznikají při rozpínání relé. Místo typu 1N4148 lze doporučit použít některou rychlejší variantu, např. BY296,BAT46.
Relé můžeme použít s jedním nebo dvěma přepínacími kontakty. Napájecí napětí cívky musí být 5V, pokud nemáme k dispozici jiné napájecí napětí. Pro typy a hodnoty součástek na obrázku můžeme použít relé (GM Electronic):
MILLIONSPOT H100F5 (spínané napětí ~250V/=125V, proud 3A/6A, max. spínaný výkon 750VA)
RAS0515 (spínané napětí ~240V/=110V, proud 15A)
a jiné...
Musíme mít ale na paměti, že proud cívky nesmí překročit 100mA. Pokud bychom chtěli použít relé s větším proudovým odběrem, použijeme místo tranzistoru BC546 některý výkonový typ - BC337,BD135.
