Registry speciálních funkcí

Registry speciálních funkcí

Registry speciálních funkcí (dále jen SFR) jsou určité paměťové místo, kde se soustřeďují důležité informace o stavu mikroprocesoru a jeho periferních obvodů, ale zároveň i informace ovlivňující jeho další činnost. Jsou umístěny v paměti dat na adresách 80H až FFH, tedy nad oblastí vnitřní paměti (00H až 7FH, kde se nacházejí registrové banky,bitová oblast a zbývající RAM k volnému použití). Základní verze mikroprocesoru 8051 obsahuje 21 spec.funk.registrů, z nichž jsou některé bitově adresovatelné.

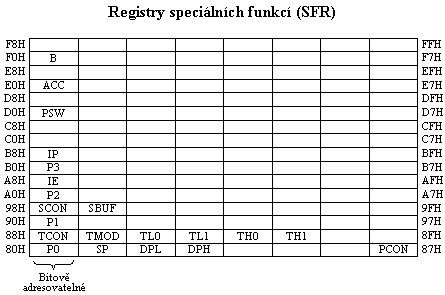

Obr. 1 Umístění registrů speciálních funkcí (SFR) v paměti dat

Jedno políčko tabulky představuje 1 byte. Po stranách tabulky jsou uvedeny hexadecimální adresy. Registry v prvním sloupci tabulky jsou bitově adresovatelné (toto je ale také do určité míry závislé na použitém překladači, některý překladač podporuje bitové adresování např. i u PCON pomocí symbolického označení - SMOD,PD,IDL), ostatní jsou adresovatelné pouze po bytech (tedy jako celý registr). Některá políčka (=registry) v této paměťové oblasti, jak je vidět z obrázku č.1, jsou prázdná, jsou buď používány interně nebo byly původně určeny k budoucí inovaci mikroprocesoru.

Registry speciálních funkcí lze rozdělit na registry řídící a datové. Příkladem řídících SFR je TCON,SCON,PCON,TMOD,IE,IP a další. Mezi datové patří ACC,B,SBUF,DPH,DPL a další. Samotné rozdělení ale pro nás nemá velký význam, pro nás bude důležitý jejich samotný význam.
Práce se SFR je obdobná práci s ostatnímy registry CPU.
Assemblerový překladač obecně umožňuje specifikovat bitové adresy různými způsoby, a to zadáním symbolického jména konkrétního bitu (pokud jeho symbol překladač zná), zadáním přímé bitové adresy a zadáním pozice bitu v daném registru. Uvedeme si to na příkladu instrukce SETB (nastavení bitu) a SFR registru TCON (řízení čítačů/časovačů). Budeme chtít spustit čítač/časovač 0, tzn. musíme nastavit bit TR0 v registru TCON.

SETB TR0		;zadání symbolickým jménem bitu
SETB 8CH		;zadání přímou adresou bitu
SETB TCON.4		;zadání pozicí bitu v daném registru

Nyní si popíšeme jednotlivé registry speciálních funkcí:

A nebo ACC - akumulátor nebo také střadač - záleží na vás, na které označení si zvyknete. Jako symbol se někdy používá jen A, jindy ACC. Pro samotný zápis symbolu v programu záleží na požitém překladači, který z těchto symbolů podporuje. V literatuře se většinou setkáte se symbolem ACC. Jde o registr, ve kterém je uložen druhý operand při aritmetickologických operacích a kam se po provedení této operace uloží výsledek. Umožnuje tak i postupné přičítání zpracovávaných čísel (zdrojový byte), což si lze předtavit jako funkci M+ na kapesním kalkulátoru.

Symbolické označení registru	Angl. jméno registru, z kterého bylo symbolické označení odvozeno	Adresa	Obsah registru po resetu (binárně)
ACC	Accumulator	E0H	00000000
B	B Register	F0H	00000000
PSW	Program Status Word	D0H	00000000
SP	Stack Pointer	81H	00000111
DPTR	Data Pointer (2 byty)
DPL	Low Byte	82H	00000000
DPH	High Byte	83H	00000000
P0	Port 0	80H	11111111
P1	Port 1	90H	11111111
P2	Port 2	A0H	11111111
P3	Port 3	B0H	11111111
IP	Interrupt Priority Control	B8H	XXX00000
IE	Interrupt Enable Control	A8H	0XX00000
TMOD	Timer/Counter Mode Control	89H	00000000
TCON	Timer/Counter Control	88H	00000000
TH0	Timer/Counter 0 High Byte	8CH	00000000
TL0	Timer/Counter 0 Low Byte	8AH	00000000
TH1	Timer/Counter 1 High Byte	8DH	00000000
TL1	Timer/Counter 1 Low Byte	8BH	00000000
SCON	Serial Control	98H	00000000
SBUF	Serial Data Buffer	99H	XXXXXXXX
PCON	Power Control	87H	0XXX0000 (CMOS verze) 0XXXXXXX (HMOS verze)

X - neurčitý stav

RS1	RS0	Banka	Adresy registrů R0 až R7
0	0	0	00H až 07H
0	1	1	08H až 0FH
1	0	2	10H až 17H
1	1	3	18H až 1FH
