Dvojitý pražec není pod stykem kolejnic.
| geometrie
výhybky |
|
|

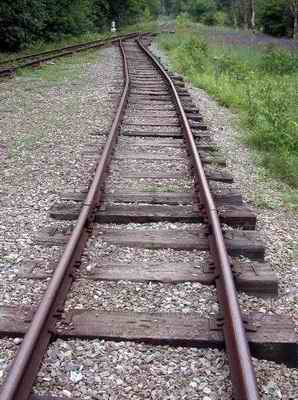

Na přímém
směru není nic mimořádného. |
|
Zato
odbočný směr je poskládán z přímých kolejnic. |
|

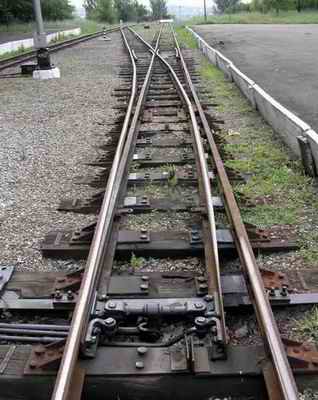

I napojení
druhé staniční koleje se obešlo bez obloukových kolejí. Dvojitý pražec není pod stykem kolejnic. |
|

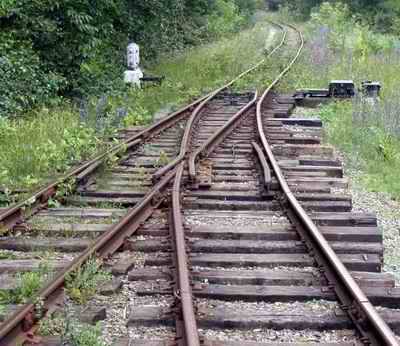

Obloukové
křídlové kolejnice ne zcela navazují na úhel srdcovky a hned za
kolejnicovým stykem je další zlom úhlu odbočení. |
|

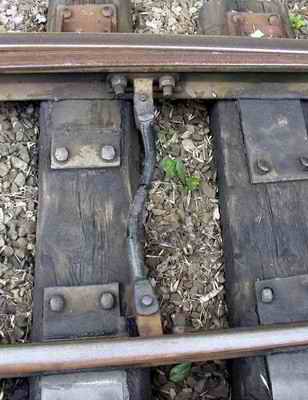

Nastavení přesné rozteče hrotů jazyků, je realizováno dvojím prohnutím jejich spojovacích tyčí. |
| Hrot
odlehlého jazyka
je zde mnohem méně oddálen, než je tomu na úzkorozchodných výhybkách v
Jindřichově Hradci. |
|
