srdcovka na
desce
|
|

|
- staré

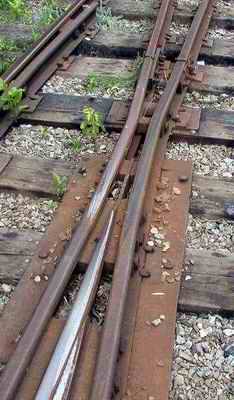

výkresy výhybek z Epochy I nekreslí podrobně srdcovku výhybky, ale
naznačují kolem ní jakýsi obdélník plechu
|

|

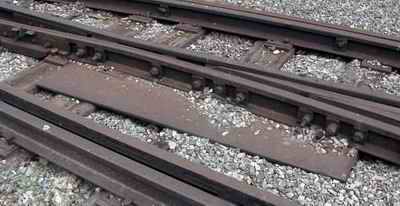

- v tomto
případě je střed plechu pod hrotem srdcovky
- konce křídlovýh kolejnic jsou již za plechem
- plech není na svých koncích důsledně podložen pražci
|

|

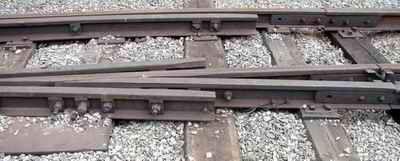

- skrze
otvory v plechu jsou přihřebovány paty kolejnic
- plech je obdélníkový
|

|
|

|

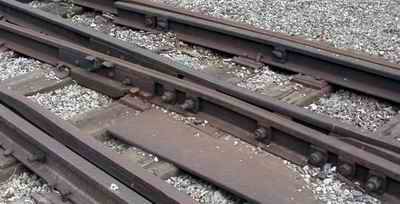

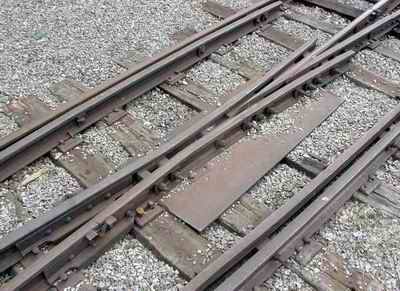

- na této
výhybce má plech klínový tvar a kopíruje geometrii srdcovky
- přesah šíře plechu před paty kolejnic odpovídá přesahu sousední
podkladnice směrem k jazykům
|

|

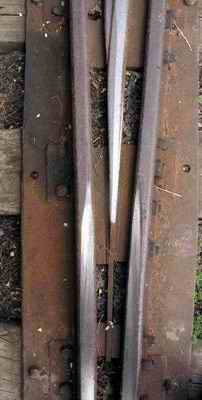

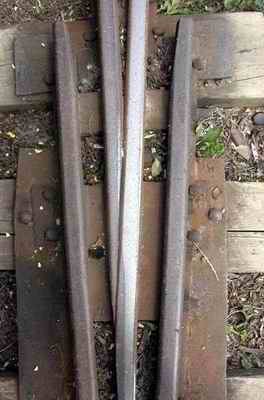

- za hrotem
srdcovky je odebrán i zbytek hlavy kolejnice a k dalšímu pražci
pokračuje samotná stojina
|

|

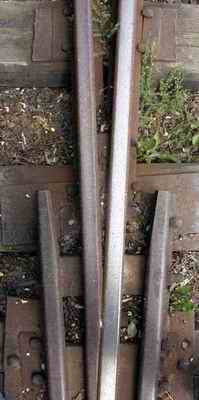

- zde je
patrné, že hrot srdcovky není ostrý, ale má rádius odpovídající
tloušќce stojiny
(stojiny modelových kolejnic jsou pro takovou konstrukci příliš silné)
|

|
|

|
|
|
|
