Různé el. součástky na které může nejen kutil - síbíčkář narazit jsem přehledně seřadil do malého katalogu. Pokud v něm něco nenajdete můžete se mi ozvat (kontakt) a já se pokusím vám poradit a případně katalog rozšířit.

[ Tranzistory VF  | Tranzistory ostatní | Diody | Diodové můstky  | Stabilizátory |  Barevné značení rezistorů (aplikace)]



Tranzistory NPN  ( VF 27MHz )

TYP

použití

P max (W)

Uce (V)

Ic (A)

h  21E

Vývody

Výrobce

Dodavatel

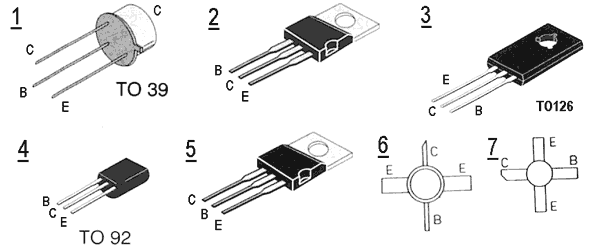

2SC1006 budič k.st. 0,3 40  0,05 250-1200 1 - SO39 NEC   KERR
2SC1969C,D konc. stupeň 20 60 6  55-180 2 - TO220 MITSUBISHI

 GES

2SC2075 konc. stupeň 10 80  4 >25  2 - TO220 TOSHIBA  KERR
2SC2092 konc. stupeň 12 75 3  30-150  2 - TO220  HITACHI   KERR
2SC2098 konc. stupeň 25  70 6 20-100  2 - TO220  TOSHIBA   GES
2SC2166 konc. stupeň 12,5  75  4  35-180 2 - TO220 MITSUBISHI  KERR
2SC2314F budič k.st. 5 75 1,2 160-320 3 - TO126 SANYO  KERR
MRF455 konc. stupeň 175 36 15 >25 7 MOTOROLA  KERR
MRF475 konc. stupeň 20 20 4 >25 2 - TO220 MOTOROLA  KERR
MRF477 konc. stupeň 80 20 8 >25 9 - TO220 MOTOROLA .
2SC3192 předzesilovač 0,3 30 0,06 30-110 4 - TO92 K.E.C. .
2SC3194 předzesilovač 0,1 30 0,06 20-70 4 - TO92 K.E.C. .
2SC117T . 2 75 0,6 10-40 1 - SO39 HITACHI .
2SC778 . 2,5 80 2 10-50 1 - SO39 MITSUBISHI .
2SC1017 budič k. st. 4 75 1 10-50 5 - TO220p MITSUBISHI  KERR
2SC1018 budič k. st. 4 75 1 10-60 5 - TO220p MITSUBISHI .
2SC1377 konc. stupeň 20 55 6 >20 2 - TO220 TOSHIBA .
2SC1668 . 40 18 6 10-40 6 - strip TOSHIBA .
2SC1679 . 10 65 3 15-30 2 - TO220 TOSHIBA .
2SC1764 High Pow. A. 140 35 12 10-80 6 - strip TOSHIBA .
2SC1816 konc. stupeň 16 80 5 30-260 2 - TO220 SONY .
2SC1817 konc. stupeň 25 45 7 25-140 2 - TO220 SONY .
2SC1909 . 10 75 3 20-150 2 - TO220 NEC .
2SC1973 budič k. st. 1 45 0,75 20-200 4 - TO92 MITSUBISHI .
2SC2043 . 25 70 8 15-50 2 - TO220 FUJITSU .
2SC2091 . 5 40 1 20-200 3 - TO126 HITACHI .
2SC2097 High Pow. A. 125 20 15 10-180 7 MITSUBISHI .
2SC2099 . 60 18 6 20-185 6 - strip TOSHIBA .
2SC2100 H.P.A. 150 18 15 20-100 6 - strip TOSHIBA .
2SC2103A H.P.A. 50 18 6 10-150 8 TOSHIBA .
2SC2119 . 10 80 4 20-100 2 - TO220 TOSHIBA .
2SC2207 . 25 50 8 30-150 2 - TO220 HITACHI .
2SC2290 H.P.A. 175 18 20 10-150 6 - strip TOSHIBA .
2SC2312 . 45 20 6 10-180 2 - TO220 MITSUBISHI .
2SC2510 H.P.A. 250 35 20 10-150 6 - strip TOSHIBA .
2SC2651 H.P.A. 250 18 25 50-90 6 - strip TOSHIBA .
2SC2652 H.P.A. 300 55 20 10-150 6 - strip TOSHIBA .
2SC2693 H.P.A. 40 30 10 20-180 6 - strip TOSHIBA .
2SC3240 H.P.A. 270 20 25 50-110 6 - strip MITSUBISHI .

Pozn: japonské tranzistory 2SC... jsou náhradou tranzistorů KTC... (např. 2SC1969 = KTC1969) Na pouzdře bývá natištěno většinou jen C1969.
Uce a Ic - jsou udány mezní hodnoty ! Aktuální dostupnost součástek u prodejců jsem neověřoval.





Tranzistory - ostatní výkonové a spínací

TYP

vodivost

P max (W)

Uce (V)

Ic (A)

Vývody

KD501, 2, 3 NPN 150 40, 60, 80 20 9 - TO3
KD602  NPN 35 110 8 9 - TO3
KD605 NPN 70 40 10 9 - TO3
KD617 PNP 70 80 10 9 - TO3
2N3055 NPN 115 100 15 9 - TO3
2N3771 NPN 150  50 30 9 - TO3
BD135 NPN 12.5 45 1 3 - TO125
BD136 PNP  12,5 45 1 3 - TO125
BD137 NPN  12,5 60 1 3 - TO125
BD139 NPN 12,5 80 1 3 - TO125
BD140 PNP 12,5 80 1 3 - TO125
BD236, 8 PNP 25 60, 80 2 3 - TO126
BD237, 9 NPN 25, 30 60, 100  2 3 - TO126
BD242C PNP  40 100 3 2 - TO220
BD243B, C NPN  65  80, 100  6 2 - TO220
BD711 NPN 75 100  12    .
BD712 PNP  75 100 12   2 - TO220
BD911 NPN 90 100 15 2 - TO220
BD912 PNP 90 100 15 2 - TO220


Diody usměrňovací

TYP

 max. napětí (V)

I max (A)

Pouzdro

1N4007 1000 1 plast - proužek značí katodu
1N5408  1000 3 plast - proužek značí katodu
1N5822 (shot.) 40 3 plast - proužek značí katodu
P600K 800 6 plast - proužek značí katodu
BYV79/200 (shot.) 200 14 proužek značí katodu
KY708 90 10 kov - tělo diody je anodou
KY710 180 10 kov - tělo diody je anodou
KY711, 12, 72 270, 360, 360 10 kov - tělo diody je anodou
KY715 - KY719 90 - 360 20 kov - tělo diody je anodou
P600A, B, D, G, J 50, 100, 200, 400, 600 6 proužek značí katodu


Diodové můstky

TYP

 max. napětí (V)

I max (A)

Pouzdro

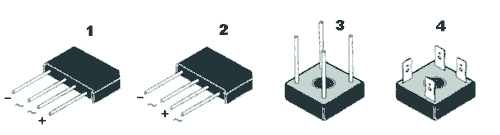

B80C2300A, B 4x80 2,3 1, 2
B380C3700A  4x380 3,7 1
B250C7000A   4x250 7 1
KBU8G  4x400 8 1
KBPC10004W 4x400 10 3
B400C15000F 4x400 15 4
B100C25000F  4x400 25 4
B400C35000F  4x400 35 4
B400C35000W 4x400 35 3



Srovnávací tabulka standartních stabilizátorů  (TO,ISO220)

Označení

 Pouzdro

I max (A)

vstup

zem

výstup

78.. TO,ISO220 1  1 2 3
78..F  ISO220 1 1 2 3
78..P    TO220 1,5 1 2 3
78L..  TO92 plast 0,1 3 2 1
78S.. TO220 2 1 2 3
78T.. TO220 3 1 2 3
78L..D SO08 (SMD) 50mA  . . .
79.. TO,ISO220 1 2 1 3
79..F ISO220 1 2 1 3
79..P TO220 1,5 2 1 3
79L.. TO92 plast 0,1 2 1 3
79S.. TO220 2 2 1 3
79T.. TO220 3 2 1 3

Pozn: stabilzátory řady 78.. jsou kladné a 79.. jsou stabilizátory záporných napětí !

* Pouzdro ISO je celé v plastu, TO220 má chladicí  kovovou část spojenou se zemí u typu 78xx ! u typu 79xx je kovová chladící část spojená ze vstupem!

* Vývodem číslo 1 se myslí ten první zleva při čelním pohledu na stabilizátor
