I. Provozní údaje, bezpečnostní
upozornění:
tříděné mince: 1, 2, 5, 10, 20,- Kč
max. třídící rychlost: 1100 mincí / min
max. celkový součet: 16 000 000,- Kč
(poté doporučujeme displej vynulovat)
max. dílčí součet: 1 000 000 ks jednoho druhu mince
(před dosažením je nutné displej vynulovat)
U= 230 V, I= 1,5 A
Zadní kryt lze odnímat pouze při vypojení přístroje ze zásuvky!

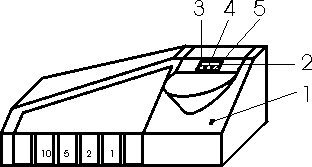

II. Popis a obsluha přístroje:
- před uvedením do provozu je nutné mít přístroj ve
vodorovné poloze!
-
hlavní vypínač - po zapnutí se rozsvítí
displej s údajem celk. součtu v Kč z předchozího počítání
-
displej - zelené číslice zobrazují hodnotu
mince- červené číslice zobrazují počet spočítaných mincí
-
START/STOP - tl. zapnutí a vypnutí chodu
motoru (kotouče)
-
SUMA - tl. postupného zobrazování počtu
spočítaných mincí a celkového součtu v Kč
-
RESET - tl. nulování po podržení
cca 3 sec:
1. celkové sumy - displej musí být přepnut na pozici sumy
2. všech údajů - po opětovném podržení při přepnutém
displeji na poz. sumy (po úspěšném vynulování krátce zabliká
nápis R E S E T )
3. jednotlivého součtu ks - displej musí být přepnut na poz.
nulované hodnoty
Vlastní obsluha přístroje:
1. Přístroj se aktivuje zapnutím hlavního vypínače.
2. Zmáčknutím tlačítka START/STOP se spustí chod nabíracího kotouče
(tímto tlačítkem lze chod kotouče též vypínat v libovolném okamžiku).
3. Po dosažení 1000 ks u 1, 2, 5,- Kč, resp. 500 ks
u 10, 20, 50,- Kč se přístroj automaticky vypne a displej se
přepne na hodnotu spočtené mince (při současném dosažení přesného
počtu u více druhů mincí je tato shoda avizována přeblikáváním displeje
mezi aktuálními hodnotami).
- při vypnutí a přesáhnutí stanoveného počtu zobrazené mince je třeba
tento přebytek ze zásobníku vyjmout (kvůli přesnosti dávky) a
vložit zpět do vyprázdněného zásobníku.
4. Po vysypání zásobníků se přístroj spustí opětovným zmáčknutím tlačítka
START/STOP.
5. Po skončení počítání se displej automaticky přepne
na celkovou hodnotu spočtených mincí a mačkáním tlačítka SUMA
lze postupně cyklicky zobrazovat celkové počty jednotlivých mincí.
6. Po a před každým počítáním je nutné zkontrolovat
dráhu mincí, zda v ní nezůstaly zaseknuté nečistoty (chuchvalce
prachu, papírky, kamínky, nitky atd.) a odstranit je po vypnutí
hlavního vypínače = při zhaslém displeji.
Důležitá upozornění:
- mince vsypávejte suché
- násypku plňte maximálně pod středový kužel
- počítejte pouze při zakryté třídící dráze |
1. Údržba valivé dráhy mincí
- min. po 10 - 20 tis. zpracovaných mincí (cca. 100 tis. Kč) je třeba
tuto dráhu očistit suchým hadříkem tak, aby na dráze nezůstaly
žádné nánosy nalepené nečistoty (vždy při vypnutém hlavním vypínači
= zhaslém displeji)
2. Údržba nabíracího kotouče (jen při odpojení přístroje od el. sítě)
- dle individuálního znečištění je možno tento kotouč vyjmout (povolit
středový šroub, vyndat horní dvířka a kotouč šikmo nahoru vysunout)
a pod proudem vody nejlépe umělohmotným kartáčem a mýdlem očistit
nanesenou vrstvu nečistoty
- osušený kotouč obráceným postupem vložte zpět pokud možno do stejné polohy
původního natočení
3. Údržba vnitřního prostoru (jen při odpojení přístroje od el. sítě)
- po odklopení zadního krytu vysát z prostoru pod kotoučem prach a napadané nečistoty
IV. Provozní hlášení, překážky provozu:
1. Zastavil se motor, displej zobrazuje celkovou sumu
("E") Kč
2. Zastavil se motor, displej zobrazuje dílčí sumu ks
3. Zastavil se motor, displej bliká z jedné dílčí sumy na druhou
4. Zastavil se motor, displej píše "FILL"
5. Mince se kutálejí po dráze pomalu
6. Mincí je nesprávný počet v zásobníku
7. Mince je nesprávně roztříděna
8. Displej zobrazuje neúplné číslice
ad 1) přes 1. snímač neproběhla žádná mince déle než 2 sec,
tzn. a) mince jsou dopočítány
b) mince jsou zablokovány na kotouči
ad 2) zobrazený druh mince dosáhl stanoveného počtu (viz čl. II. odst. 3)
- pokud počet neodpovídá násobku 1000, resp. 500 je třeba postup
ad 3) stanoveného počtu dosáhly 2 druhy mincí současně (viz čl. II. odst. 3)
ad 4) na některém za snímačů je stín trvající déle než 0,5 sec,
tzn. a) nečistota v kterémkoliv snímači
b) zablokovaná mince v kterémkoliv snímači
ad 5) a) přístroj není ve vodorovné poloze
b) mince nebo dráha jsou vlhké (stačí i pouhé orosení při přenosu mincí z
chladného okolí do teplé místnosti)
c) dráha je příliš zanesená špínou
ad 6) a) špatná rozlišovací schopnost snímače vlivem slunečního
svitu - nezakryté snímače
b) snímač je (byl) zanesen chuchvalcem prachu
ad 7) a) valivá dráha mincí je silně zanesená vrstvou špíny
b) mince je nestandardní (zkorodovaná, rozválcovaná, naseklá apod.)
nebo byla sražena touto mincí
c) v dráze mincí je (byla) překážka - kamínek, papírek nebo jiná hrubá nečistota
d) mince jsou (byly) v dráze zaseklé vlivem výše uvedených bodů
ad 8) vlivem přepětí - stiskem tl. suma se displej vrátí
do normálu
|
