Programování TRX Bosch - Motorola.  (MR/PR11  16,42,45)

Nebudu zde popisovat staré TRX  typu KF neb se jedná o velmi staré rádia a je pravděpodobné, že se s nimi málokdo setká. A hlavně využití těchto TRX pro AMA bude minimální. Tento článek věnuji řadě MR/PR.  Koncem devadesátých let prodala firma Bosch své oddělení, které se zabývalo vývojem a výrobou radiostanic, firmě MOTOROLA. Touto fůzí vznikly nové modely radiostanic nesoucí označení MR (mobilní) a PR (přenosné). Jedná se o velmi kvalitní radiostanice které disponují 1000 kanálů (ano je to tak není to překlep) a všemi selektivními volbami
Vyráběli se pouze pro pásmo VHF (160MHz) a UHF (440MHz), a ve třech stupních provedení. A to také v trunkové verzi. Výroba byla ukončena v roce 2002.
Měl jsem i dotazy zda je možné tedy používat příslušenství MOTOROLA. Bohužel tomu tak není a hrozí poškození TRX, neb zapojení konektorů je zcela odlišné!

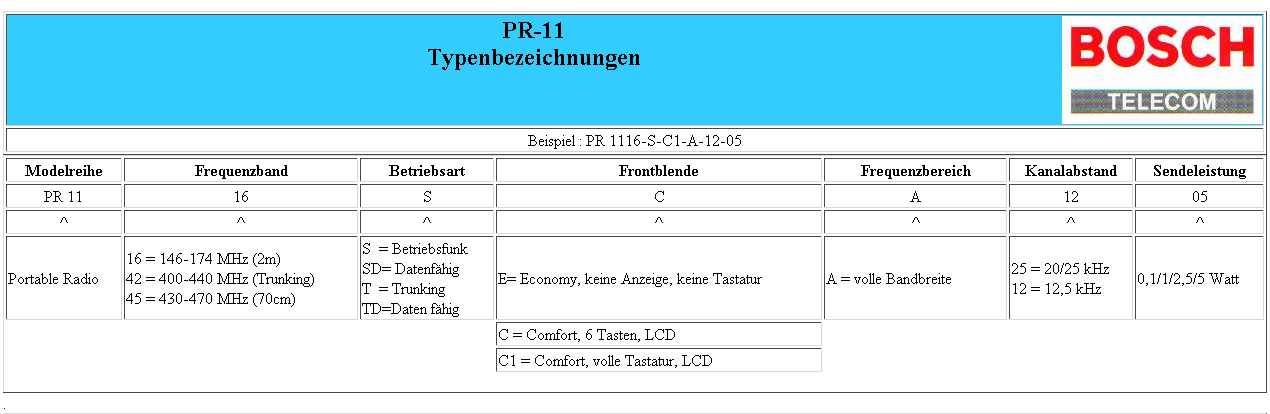

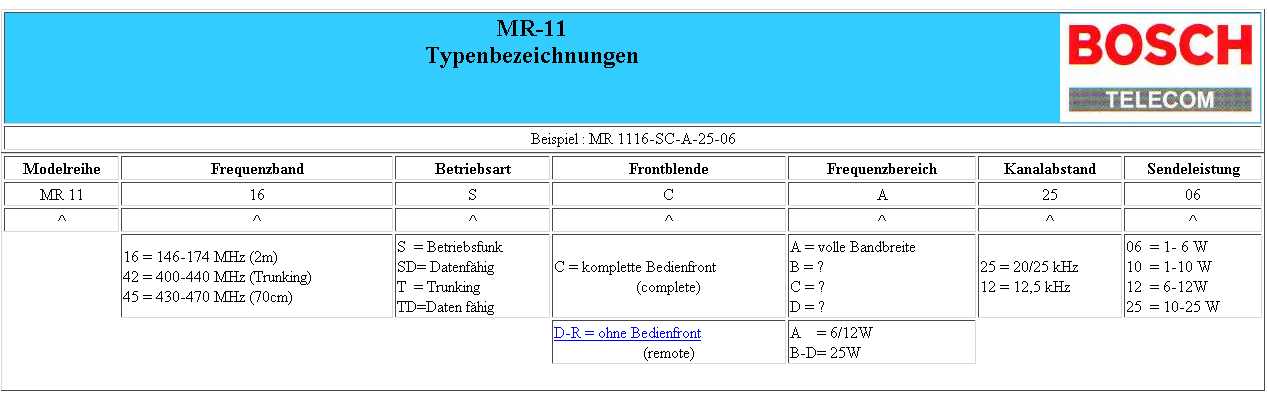

Bohužel i přesto že se jedná o velmi kvalitní TRX, byly vlastně vyráběny jen pro německý trh a k celosvětovému rozšíření moc nedošlo. Z tohoto důvodu je i velmi velký problém sehnat příslušný soft (WINIPP je nutné zakoupit v Německu, cena naštěstí je lidová 25 euro) Stejné je to i  informacemi o jejím programování. Na netu se objevilo i několika tranzistorové zapojení, ale mě se ho nepovedlo zprovoznit a až postupem času jsem přišel jaké má nedostatky. Originál programátor je poněkud složitější viz zde. Zapojení jde poněkud zjednodušit a postavit ho na bázi oblíbeného převodníku MAX232 s určitou úpravou a to ve formě přidáním jednoho tranzistoru do TX dat. Ve standartním jednoduchém zapojení totiž fungovat nebude. Problém se kterým se můžete setkat je, že při programování by nemělo být na zdroji napětí nižší než 13V jinak stanice prostě nekomunikuje. Asi teď to nejdůležitější, u stanice je možné provést "flash" EPROM na amatérské pásmo!  Určení stanice pro model MR ... zde ,  PR .... zde.  Pár informací lze najít i zde...
