Myšlenka použít umělý satelit Země pro komunikační účely se objevila poprvé ke konci druhé světové války. Britský matematik a scifi autor Arthur C. Clarke navrhl umístit komunikační satelit na geostacionární dráhu ve výšce 36000km nad rovníkem, odkud může pokrýt až 40% zemského povrchu televizními a radiovými signály. Ty pak mohou být zachycovány nesčíslným množstvím přijímacích stanic v dané oblasti.
Satelit pohybující se po geostacionární dráze nad rovníkem se otáčí okolo zemské osy tak, že jeho kruhová rychlost přesně souhlasí se zemskou rotací. Může tak pokrývat svými signály stále stejnou část zemského povrchu. Pro pozorovatele na Zemi se satelit jeví jako nehybný bod na obloze. Takový satelit může nahradit tisíce lokálních radiových a televizních vysílačů na zemském povrchu.
Na geostacionární dráze působí na satelit gravitační síly Měsíce, Slunce a ostatních nebeských těles, které jej vychylují z jeho ideální dráhy. Z tohoto důvodu je nezbytné uskutečňovat korekce polohy s pomocí jeho motorů, které jsou ovládány dálkově ze zemského povrchu.
Pro radiové spojení pozemského televizního studia se satelitem na geostacionární dráze se používá "uplink" anténa. V ní se koncentrují radiové vlny, které jsou pak vysílány směrem k satelitu.
Komunikační satelity používají dvě skupiny kmitočtů. Jedna skupina se používá pro vysílání televizních programů nebo dat směrem k satelitu a druhá pro přenos signálů zpět k zemskému povrchu. Anténa satelitu na geostacionární dráze přijímá signály přicházející ze Země a předává je do přijímače kde jsou zpracovávány a přiváděny k satelitnímu vysílači. Pomocí antény satelitu jsou pak signály vysílány zpět na zemský povrch.

Televizní signály vysílané ze satelitu lze přijímat na Zemi pomocí antén, nicméně intenzita přijímaného signálu je odlišná na různých místech zemského povrchu. Anténa satelitu vyzařuje signály podle určitého vzoru, kterému odpovídá příjmový diagram pokrývající značnou část zemského povrchu. Signály ze satelitu přijímané na Zemi jsou nejsilnější ve středu příjmového diagramu a nejslabší na jeho okraji. Přijímací satelitní antény umístěné na vnějším okraji diagramu musí mít větší rozměry než ty umístěné ve středu.
Pro přenos satelitních signálů se používají převážně centimetrové vlny, tedy kmitočtové pásmo přibližně od 3 do 30 GHz. Jedním z důvodů pro použití tak krátkých rádiových vln je negativní vliv kosmického šumu pro kmitočty 1 GHz a nižší. Při vysokých kmitočtech nad 15 GHz jsou signály zase značně zeslabovány vodními parami v atmosféře a molekulami kyslíku.
Signály, neboli kmity elektromagnetického záření, vysílané ze satelitů na oběžné dráze mají určitou trvalou orientaci v prostoru. Většinou je toto záření lineárně polarizované, a to buď vertikálně nebo horizontálně. Některé satelity ale vysílají i kruhově polarizované záření, kdy orientace kmitů elektromagnetického záření rotuje okolo směru šíření záření a to buď ve směru hodinových ručiček nebo opačně.

Nejpoužívanější kmitočtová pásma pro satelitní komunikaci jsou uvedena v tabulce 1:

Tab. 1

Pásmo	Frekvenční rozsah (GHz)
L	1.0 - 2.0
C	3.6 - 6.5
X	7.25 - 8.4
Ku	10.7 - 18
Ka	18 - 105

K nejpoužívanějším satelitům určeným pro přímé televizní vysílání patří skupina Hotbird 1 až 5 umístěná 13° východně od Greenwichského poledníku a skupina ASTRA 1A až 1H umístěná 19,2° východně. Tyto satelity používají následující kmitočty Ku pásma pro "downlink" přenosy: 10700 - 11700 MHz, což je takzvané dolní pásmo, a 11700 - 12750 MHz, což je horní pásmo.
Analogové programy jsou vysílány ze satelitů především v dolním pásmu, zatímco digitálně kódované programy jsou vysílány především v horním pásmu. Jak známo, digitální vysílání umožňuje kompresi vysílaných dat a v daném kmitočtovém rozsahu je možné přenášet podstatně více televizních a rádiových programů v porovnání s klasickým analogovým způsobem.
Typický satelitní přijímací systém sestává z parabolické antény, která odráží přijímaný signál z geostacionárního satelitu a soustředí jej v ohnisku, které je umístěno před parabolickou plochou antény. Přímo v tomto bodě se nachází tzv. "feedhorn", který zachycuje signály odražené anténou a převádí je do dalšího zařízení, nízkošumového zesilovače (LNA). V LNA jsou příchozí signály zesilovány a přiváděny do konvertoru, kde je kmitočet vstupních signálů převáděn na výstupní kmitočet, takzvanou první satelitní mezifrekvenci. Její hodnota je dána rozdílem kmitočtů lokálního oscilátorů konvertoru a vstupních signálů z antény.

Signály výstupní mezifrekvence se šíří z konvertoru koaxiálním kabelem až do satelitního přijímače. Výše popsané části, tedy feedhorn, LNA a konvertor, jsou obvykle integrovány do jednoho bloku zvaného LNB. U současně vyráběných LNB jsou kmitočty lokálního oscilátoru stanoveny podle univerzálního standartu: 9,75 GHz pro příjem v dolním pásmu a 10,60 GHz pro horní pásmo. Uvnitř LNB se nachází buď jeden oscilátor o kmitočtu 9750 MHz, s takovým LNB je pak možné přijímat pouze signály v dolním pásmu kmitočtů, anebo jsou v LNB umístěny dva oscilátory, první o kmitočtu 9750MHz a druhý o kmitočtu 10600 MHz, což je tzv. universální LNB, který umožňuje příjem jak v horním tak dolním pásmu. Ze satelitního přijímače je pak možné volit (přepínat) žádanou polarizaci a kmitočtové pásmo. Danou polarizaci je možné volit pomocí stejnosměrného napětí 13 nebo 17 V nebo pomocí příslušného DiSEqC příkazu, dané pásmo je možné volit pomocí střídavého signálu 22kHz o amplitudě přibližně 0,6 Volt a nesuperponovaného k ss napětí 13 nebo 17 V na koaxiálním kabelu anebo rovněž pomocí příslušného DiSEqC příkazu. Následující tabulka 2 uvádí přehled hlavních typů LNB pro Ku pásmo používaných na trhu a jejich výstupní mezifrekvenci (IF) při kmitočtovém rozsahu dolního pásma 10700 - 11700 MHz a 11700 - 12700 MHz pro horní pásmo.

Tab. 2

Typ LNB	Počet výstupů	Popis výstupů	Kmitočet oscilátorů	Výstupní mezifrekvence (IF)
Single	1	1.DP (V,H)	9750 MHz	950-1950 MHz
Single Universal	1	1.DP (V,H) , HP (V,H)	9750+10600 MHz	950-2150 MHz
* Dual	2	1.DP (V	9750 MHz	950-1950 MHz
* Dual	2	2.DP (H)	9750 MHz	950-1950 MHz
(*) Twin	2	1.DP (V,H)	9750 MHz	950-1950 MHz
(*) Twin	2	2.DP (V,H	9750 MHz	950-1950 MHz
(*) Twin Universal	2	1.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz
(*) Twin Universal	2	2.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz
* Quatro Universal	4	1.DP (V)	9750 MHz	950-1950 MHz
		2.DP (H)	9750 MHz	950-1950 MHz
		3.HP (V)	10600 MHz	1100-2150 MHz
		4.HP (H)	10600 MHz	1100-2150 MHz
(*) Quadruple	4	1.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz
		2.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz
		3.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz
		4.DP (V,H), HP (V,H)	9750+10600 MHz	950-2150 MHz

V- vertikální polarizace
H- horizontální polarizace
DP- dolní pásmo
HP- horní pásmo
Typy LNB označené * jsou vhodné pro použití s multipřepínači EMP-Centauri.

Na obr.2 je znázorněn přijímací systém, který má v ohnisku antény umístěn tzv. single LNB. Tento systém může být používán pro příjem televizních programů s jedním satelitním přijímačem, tedy obvykle i s jedním televizním přijímačem. Pro připojení dvou nebo více satelitních přijímačů k jednomu LNB, tedy k jedné satelitní anténě, je zapotřebí použít jiný typ LNB. Mezi LNB a satelitní přijímače se pak musí připojit zařízení zvané multipřepínač.
Typy LNB vhodné pro použití ve spojení s multipřepínači jsou v tabulce 2 označeny symbolem *. Pro distribuci kanálů dolního pásma jsou vhodné LNB "Dual" a "Twin". Pro distribuci obou satelitních pásem, tedy horního i dolního, je nutné použít LNB "Quatro Universal".
Všechny přepínače i multipřepínače EMP-Centauri lze použít pro distribuci jak analogových tak i digitálních signálů.

Při příjmu satelitních signálů v jiném než Ku pásmu lze použít odpovídající LNB pro dané frekvenční pásmo, ale signály výstupní mezifrekvence musí být v rozsahu 950 - 2300 MHz.
Funkce a použití multipřepínačů bude v dalším nejlépe vysvětlena popisem výrobků EMP-Centauri a na příkladech jejich zapojení.

S.131

je satelitní multipřepínač pro čtyři účastníky, určený pro vnitřní použití. Smí být použit v zapojení s LNB "Dual" nebo "Twin". Oba výstupy z LNB jsou pak přivedeny ke vstupům multipřepínače S.131.
Uvnitř multipřepínače S.131 jsou obě skupiny signálů přivedené z LNB výstupů zesíleny a připojeny k řadě vnitřních přepínačů, které umožňují přepnout na kteroukoliv z obou skupin signálů v závislosti na napětí přítomném na výstupu z multipřepínače. Satelitní přijímač každého účastníka je připojen k výstupu některého z vnitřních přepínačů a napětí posílané po kabelu z přijímače určuje zda budou zvoleny kanály horizontální nebo vertikální polarizace. Prahová úroveň napětí pro přepínání se nachází v rozmezí 14,5-15,5 Volt.
Signály pozemních televizních a rozhlasových antén mohou být přivedeny ke třetímu (TV) vstupu multipřepínače. Uvnitř multipřepínače jsou tyto signály přivedeny ke každému z výstupů takže mohou být pomocí S.131 distribuovány rovněž.

Příklad zapojení S. 131

S.131-F

Satelitní multipřepínač se třemi vstupy a čtyřmi výstupy, s pasivním pozemním vstupem. Lze k němu připojit LNB "Twin" nebo "Dual".

Technické údaje S.131-F, G
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.131-F: 5-862 MHz
	Pozemní vstup	S.131-G: 40-862 MHz
	Výstupy	S.131-F: 5-2300 MHz
	Výstupy	S.131-G: 40-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V
Průchozí zisk	950-2300 MHz	+ 2 dB typ
	5-862 MHz	S.131-F: -10 dB typ.
	40-862 MHz	S.131-G: 0 dB typ.
Oddělení mezi SAT vstupy		25 dB min.
Maximální výstupní úroveň		80 dBuV
Proudová spotřeba		S.131-F: 70 mA
Proudová spotřeba		S.131-G: 110 mA
Maximální přípustný průchozí ss proud ze satelitního přijímače		500 mA

S. 131-G

Satelitní multipřepínač se třemi vstupy a čtyřmi výstupy, s aktivním pozemním vstupem.
Pokud napájecí zdroj satelitního přijímače není schopen dodat dostatečný výkon pro multipřepínač a LNB, je zapotřebí připojit k multipřepínači vnější napájecí ss zdroj +18V, pokud možno stabilizovaný. Vnější napájecí zdroj dodává ss proud do LNB přes obvody v multipřepínači. Za tímto účelem je multipřepínač vybaven přídavným konektorem označeným +18V.

S. 134-A

Satelitní multipřepínač se třemi vstupy a čtyřmi výstupy, pro vnitřní použití, který může být použit jak s LNB "Dual" tak i s LNB "Twin". Satelitní vstupy jsou voleny pomocí napětí 13/17 V z každého satelitního přijímače. Multipřepínač je vybaven přídavným konektorem pro případné připojení vnějšího ss zdroje +18V.

Technické údaje S.134-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20.0 V
Průchozí útlum	950-2300 MHz	10 dB typ.
Průchozí útlum	5-862 MHz	12 dB typ.
Oddělení mezi SAT vstupy		20 dB typ.
Maximální výstupní úroveň		80 dBuV
Proudová spotřeba		35 mA
Maximální přípustný průchozí ss proud ze satelitního přijímače		500 mA

S. 132-AP

Satelitní multipřepínač se třemi vstupy a čtyřmi výstupy, pro vnitřní použití, se zabudovaným napájecím zdrojem, s pasivním pozemním vstupem. Může být použit s LNB "Dual" nebo "Twin". Přepínání vstupů je řešeno pomocí napětí 13/17 V ze satelitního přijímače. Jednotka napájecího zdroje je chráněna pojistkou. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na výstupu zdroje, tedy například i na některém satelitním vstupu multipřepínače, svítivá dioda zhasne.

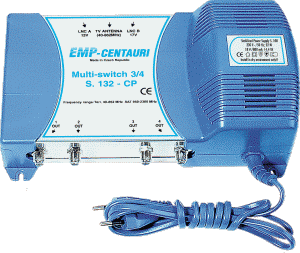

S. 132-CP

Satelitní multipřepínač se třemi vstupy a čtyřmi výstupy, obdobný jako výše uvedený S.132-AP, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.132-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.132-CP: 40-862 MHz
	Pozemní vstup	S.132-AP: 5-862 MHz
	Výstupy	S.132-CP: 40-2300 MHz
	Výstupy	S.132-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V
Průchozí útlum	950-2300 MHz	6 dB typ.
	40-862 MHz	S.132-CP: 0 dB typ.
	5-862 MHz	S.132-AP: 12 dB typ.
Oddělení mezi SAT vstupy		25 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		22 VA max.
Napájení pro LNB		600 mA max.

S. 133

Je satelitní multipřepínač se třemi vstupy a osmi výstupy, pro vnitřní použití. Satelitní vstupy jsou voleny pomocí napětí 13/17 V. Může být použit ve spojení s LNB "Twin" nebo "Dual".

S. 133-A

Satelitní multipřepínač se třemi vstupy a osmi výstupy, s pasivním pozemním vstupem. Je vybaven přídavným konektorem pro případné připojení vnějšího ss zdroje +18 V.

S. 133-C

Satelitní multipřepínač se třemi vstupy a osmi výstupy, s aktivním pozemním vstupem. Je vybaven přídavným konektorem pro případné připojení vnějšího ss zdroje + 18 V.

Technické údaje S.133-A, C
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.133-C: 40-862 MHz
	Pozemní vstup	S.133-A: 5-862 MHz
	Výstupy	S.133-C: 40-2300 MHz
	Výstupy	S.133-A: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V
Průchozí útlum	950-2300 MHz	0 dB typ.
	40-862 MHz	S.133-C: 3 dB typ.
	5-862 MHz	S.133-A: 17 dB typ.
Oddělení mezi SAT vstupy		25 dB tip.
Maximální výstupní úroveň		80 dBuV
Proudová spotřeba		S.133-C: 80 mA
Proudová spotřeba		S.133-A: 60 mA
Maximální přípustný průchozí ss proud ze satelitního přijímače		400 mA

S. 133-AP

Satelitní multipřepínač se třemi vstupy a osmi výstupy, se zabudovaným napájecím zdrojem. Lze jej použít s LNB "Dual" i "Twin". Přepínání (volba) vstupů je uskutečňováno pomocí napětí 13/17 V ze satelitních přijímačů. Jednotka napájecího zdroje je chráněna pojistkou. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na výstupu zdroje, tedy například i na některém satelitním vstupu multipřepínače, svítivá dioda zhasne.

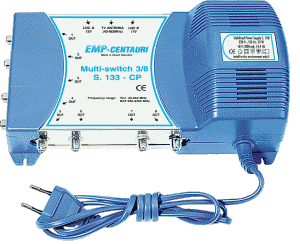

S. 133-CP

Satelitní multipřepínač se třemi vstupy a osmi výstupy jako výše uvedený S.133-AP, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.133-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.133-CP: 40-862 MHz
	Pozemní vstup	S.133-AP: 5-862 MHz
	Výstupy	S.133-CP: 40-2300 MHz
	Výstupy	S.133-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V
Průchozí útlum	950-2300 MHz	3 dB typ.
	40-862 MHz	S.133-CP: 3 dB typ.
	5-862 MHz	S.133-AP: 15 dB typ.
Oddělení mezi SAT vstupy		25 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		22 VA max.
Napájení pro LNB		600 mA max.

S.142

Satelitní multipřepínač pro čtyři účastníky, pro vnitřní použití, který může být zapojen s dvěma LNB typu "Dual" nebo "Twin", nebo s jedním LNB typu "Quatro". Multipřepínač umožňuje připojení čtyř rozdílných skupin signálů (polarit) z LNB, které lze volit (přepínat) pomocí napětí 13/17 V a signálu 22 kHz, takže je možné na připojených satelitních přijímačích sledovat nebo přijímat všechny kanály z připojených antén. Signály z pozemních TV a FM antén mohou být přivedeny k pátému (TV) vstupu multipřepínače.

Příklady zapojení S.142

S.142-A

Satelitní multipřepínač s pěti vstupy a čtyřmi výstupy, s pasivním pozemním vstupem, vybavený přídavným konektorem pro případné připojení vnějšího ss zdroje +18 V.

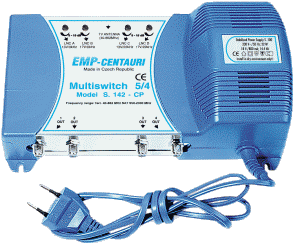

S. 142-C

Satelitní multipřepínač obdobný jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.142-A, C
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.142-C: 40-862 MHz
	Pozemní vstup	S.142-A: 5-862 MHz
	Výstupy	S.142-C: 40-2300 MHz
	Výstupy	S.142-A: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	0 dB typ.
	40-862 MHz	S.142-C: -2 dB typ.
	5-862 MHz	S.142-A: 14 dB typ.
Oddělení mezi SAT vstupy		20 dB min.
Maximální výstupní úroveň		80 dBuV
Proudová spotřeba		S.142-C: 230 mA
Proudová spotřeba		S.142-A: 160 mA
Maximální přípustný průchozí ss proud ze satelitního přijímače		500 mA

S. 142-AP

Satelitní multipřepínač s pěti vstupy a čtyřmi výstupy, s pasivním pozemním vstupem, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na výstupu zdroje, tedy například i na některém satelitním vstupu multipřepínače, svítivá dioda zhasne.

S. 142-CP

Satelitní multipřepínač jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.142-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.142-CP: 40-862 MHz
	Pozemní vstup	S.142-AP: 5-862 MHz
	Výstupy	S.124-CP: 40-2300 MHz
	Výstupy	S.142-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	0 dB typ.
	40-862 MHz	S.142-CP: -2 dB typ.
	5-862 MHz	S.142-AP: 14 dB typ.
Oddělení mezi SAT vstupy		20 dB min.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		22 VA max.
Napájení pro LNB		600 mA max.

S. 143-AP

Satelitní multipřepínač s pěti vstupy a osmi výstupy, s pasivním pozemním vstupem, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na výstupu zdroje, tedy například i na některém satelitním vstupu multipřepínače, svítivá dioda zhasne. Multipřepínač může být použit ve spojení s LNB "Dual", "Twin" anebo "Quatro". Satelitní vstupy jsou voleny (přepínány) pomocí 13/17 V a 0/22 kHz z připojených satelitních přepínačů.

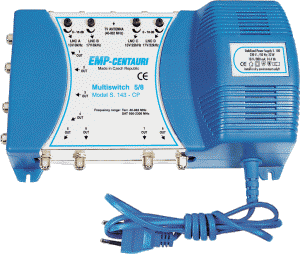

S. 143-CP

satelitní multipřepínač jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.143-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.143-CP: 40-862 MHz
	Pozemní vstup	S.143-AP: 5-862 MHz
	Výstupy	S.143-CP: 40-2300 MHz
	Výstupy	S.143-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	3 dB typ.
	40-862 MHz	S.143-CP: 0 dB typ.
	5-862 MHz	S.143-AP: 17 dB typ.
Oddělení mezi SAT vstupy		20 dB min.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		22 VA max.
Napájení pro LNB		600 mA max.

S. 140-A

Satelitní multipřepínač s pěti vstupy a čtyřmi výstupy, s pasivním pozemním vstupem a se čtyřmi satelitními vstupy. Vstupy jsou voleny (přepínány) pomocí 13/17 v a 22 kHz. Multipřepínač je vybaven konektorem pro případné připojení vnějšího napájecího zdroje +18 V. Rozměry jednotky jsou 80x50x30 mm.

Technické údaje S.140-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	12 dB typ.
Průchozí útlum	5-862 MHz	11 dB typ.
Oddělení mezi SAT vstupy		25 dB typ.
Maximální výstupní úroveň		80 dBuV
Proudová spotřeba		40 mA
Maximální přípustný průchozí ss proud ze satelitního přijímače		800 mA

S. 146-AP

Satelitní multipřepínač s pěti vstupy a dvanácti výstupy, s pasivním pozemním vstupem, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na výstupu zdroje, tedy například i na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Multipřepínač může být použit ve spojení s LNB "Dual", "Twin" nebo "Quatro". Satelitní vstupy jsou voleny (přepínány) pomocí napětí 13/17 V a 0/22 kHz ze satelitních přijímačů. Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB.

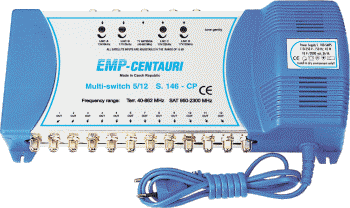

S. 146-CP

Satelitní multipřepínač stejný jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.146-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.146-CP: 40-862 MHz
	Pozemní vstup	S.146-AP: 5-862 MHz
	Výstupy	S.146-CP: 40-2300 MHz
	Výstupy	S.146-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	5 dB typ.
	40-862 MHz	S.146-CP: 3 dB typ.
	5-862 MHz	S.146-AP: 20 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 147-AP

Satelitní multipřepínač s pěti vstupy a šestnácti výstupy, s pasivním pozemním vstupem, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Multipřepínač může být použit ve spojení s LNB "Dual", "Twin" nebo "Quatro". Satelitní vstupy jsou voleny (přepínány) pomocí napětí 13/17 V a 0/22 kHz ze satelitních přijímačů. Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB.

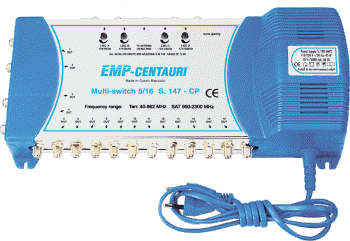

S. 147-CP

Satelitní multipřepínač stejný jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.147-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.147-CP: 40-862 MHz
	Pozemní vstup	S.147-AP: 5-862 MHz
	Výstupy	S.147-CP: 40-2300 MHz
	Výstupy	S.147-AP: 5-2300 MHz
Ovládání přepínání		10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum	950-2300 MHz	5 dB typ.
	40-862 MHz	S.147-CP: 5 dB typ.
	5-862 MHz	S.147-AP: 22 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1500 mA max.
