Aby bylo možné řídit a ovládat širokou škálu zařízení a doplňků připojených k satelitnímu přijímači, byl navržen firmou EUTELSAT systém DiSEqC. Zkratka "DiSEqC" znamená "Ovládání digitálních satelitních zařízení". K tvorbě datových bitů a zpráv ve formátu DiSEqC a jejich přenosu po kabelu se používá amplitudově modulovaný nosný kmitočet 22 kHz. Datový bit "logická 1" je v zásadě tvořen posloupností 22 kHz kmitů o době trvání 0,5ms a o amplitudě přibližně 0,6 Volt, následovanou pomlkou trvající 1 ms. Datový bit "logická 0" je tvořen 1 ms trvající posloupností 22 kHz kmitů, následovanou 0,5 ms trvající pomlkou. Bity jsou uskupeny do bytů, přitom každý byte sestává ze 8 bitů a jednoho paritního bitu a typický DiSEqC příkaz sestává ze 3 nebo 4 bytů. První byte je tzv. "návěští" (Framing), druhý byte je "adresový" (Address), následovaný "příkazovým" bytem (Command) a případně ještě "datovým" bytem (Data). Konec každého DiSEqC příkazu lze detekovat pomlkou nosného signálu 22 kHz. DiSEqC příkazy mohou být přítomny na koaxiálním kabelu spolu s dříve zavedenými napěťovými a kmitočtovými přepínacími signály 13/17 V a 0/22 kHz, jakož i s příkazem "Tone Burst". Je tedy možné ovládat najednou ze satelitního přijímače jak starší typy LNB a přepínačů, tak i nová DiSEqC zařízení.

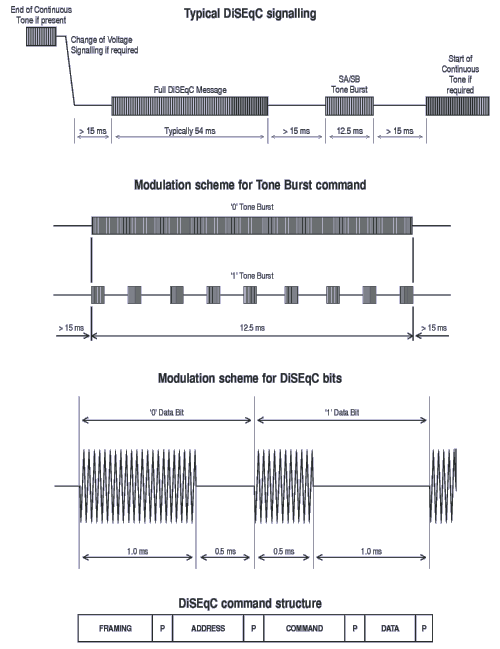

Takzvaný "Tone Burst" příkaz byl navržen a zaveden proto, aby jej bylo možno detekovat pomocí levného analogového obvodu, a tvoří jakýsi přídavek k souboru DiSEqC příkazů. Tone Burst příkaz "logická 0" nebo "A" je definován jako 12,5 ms trvající posloupnost kmitů nosné 22 kHz (tzv. nemodulovaný Tone Burst), zatímco "logická 1" nebo "B" je definován jako 12,5 ms posloupnost 22 kHz modulované nosné a je identický s osmi opakovanými datovými DiSEqC bity "logická 1" ukončenými 0,5 ms kmity nosné 22 kHz.

Lze rozlišit několik úrovní systému DiSEqC. Pro satelitní příslušenství byla vyvinuta úroveň DiSEqC 2.0, která umožňuje oboustrannou komunikaci mezi satelitním přijímačem a příslušenstvím k němu připojeným.
Vůči napěťovým a kmitočtovým přepínacím signálům, jakož i vůči příkazu "Tone Burst", je ekvivalentním příkazem úrovně DiSEqC 2.0 příkaz "Write N0". U tohoto příkazu má příkazový byte hexadecimální hodnotu "38 h" a datový byte má hodnotu "Fx h", kde "x" značí čtyři poslední bity tohoto bytu. Jejich hodnota může být v rozmezí "0000" až "1111". Ve vzestupném pořadí, první bit této čtveřice udává logickou hodnotu pro "Option" pro který neexistuje ekvivalent mezi napěťovými a kmitočtovými signály, druhý bit udává logickou hodnotu pro "Position" k němuž ekvivalentem je příkaz "Tone Burst", třetí bit udává hodnotu pro "Polarizaci" k němuž je ekvivalentní 13/17 V a čtvrtý poslední bit udává hodnotu pro dolní nebo horní pásmo a ekvivalent k němu je 0/22 kHz. Následující tabulka 3 ukazuje vztah mezi DiSEqC příkazy "Write N0" a napěťovými a kmitočtovými přepínacími příkazy:

Tab. 3

Funkce	Napěťový nebo kmitočtový přepínací příkaz	Data příkazu Write (38 h)
Dolní pásmo	0 kHz	1111 xxx0 b
Horní pásmo	22 kHz	1111 xxx1 b
Vertikální polarizace	13 V	1111 xx0x b
Horizontální polarizace	17 V	1111 xx1x b
Position A	Tone Burst "0"	1111 x0xx b
Position B	Tone Burst "1"	1111 x1xx b
Option A	-	1111 0xxx b
Option B	-	1111 1xxx b

Všechny přepínače EMP-Centauri podporují příkazy DiSEqC 2.0, ale jsou rovněž kompatibilní s napěťovými a kmitočtovými přepínacími signály. Pokud satelitní přijímač, ke kterému je připojen přepínač, nemá v sobě zabudován generátor DiSEqC příkazů, je přepínač řízen pomocí příkazů 13/17 V nebo 0/22 kHz nebo "Tone Burst" přicházejících ze satelitního přijímače. Pokud je satelitní přijímač, ke kterému je připojen přepínač, vybaven DiSEqC generátorem a posílá do přepínače příkazy "Write N0" zároveň s napěťovými a kmitočtovými přepínacími signály, je přepínač ovládán pomocí DiSEqC příkazů.
Obsah druhého tzv. adresového bytu DiSEqC příkazu "Write N0" udává adresu přepínače nebo zařízení připojeného k satelitnímu přijímači. U DiSEqC přepínačů EMP-Centauri je hexadecimální hodnota adresového bytu "14 h" pro přepínače s integrovaným napájecím zdrojem a "15 h" pro ostatní přepínače.

Příklad zapojení S.154

S. 154-AP .

Je satelitní multipřepínač úrovně DiSEqC 2.0 pro čtyři připojené účastníky (čtyři satelitní přijímače), pro vnitřní použití, který může být zapojen se dvěma LNB "Quatro" nebo dokonce se čtyřmi LNB "Dual" nebo "Twin". Tento multipřepínač umožňuje připojení osmi rozdílných skupin signálů (polarit) z LNB, které jsou voleny ze satelitního přijímače pomocí DiSEqC příkazů nebo pomocí příkazů 13/17 V, 0/22 kHz a "Tone Burst". Je tedy možné přijímat všechny kanály z připojených antén na každém připojeném satelitním přijímači. Pozemní vstup pro příjem TV a FM je pasivní. Multipřepínač je vybaven napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz "22 kHz" a DiSEqC 1.0 Write N0 příkaz "Horní Pásmo" do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB "Twin Universal" nebo LNB "Quad".

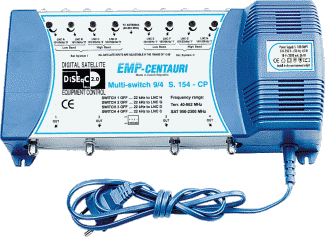

S. 154-CP

Stejný multipřepínač jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.154-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.154-CP: 40-862 MHz
	Pozemní vstup	S.154-AP: 5-862 MHz
	Výstupy	S.154-CP: 40-2300 MHz
	Výstupy	S.154-AP: 5-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	2 dB typ.
	40-862 MHz	S.154-CP: 0 dB typ.
	5-862 MHz	S.154-AP: 10 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1400 mA max.

S. 155-AP

Je satelitní multipřepínač úrovně DiSEqC 2.0 pro osm účastníků, pro vnitřní použití, s pasivním pozemním vstupem. Ostatní funkce multipřepínače je stejná jako u S.154-AP.

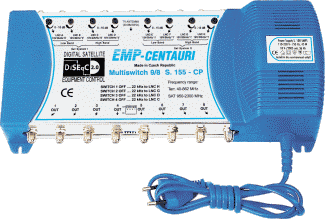

S. 155-CP

Stejný multipřepínač jako výše uvedený, ale se zabudovaným zesilovačem pro pozemní vstup.

Příklad zapojení S.155-CP

Technické údaje S.155-AP, CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	S.155-CP: 40-862 MHz
	Pozemní vstup	S.155-AP: 5-862 MHz
	Výstupy	S.155-CP: 40-2300 MHz
	Výstupy	S.155-AP: 5-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	5 dB typ.
	40-862 MHz	S.155-CP: 0 dB typ.
	5-862 MHz	S.155-AP: 16 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1400 mA max.

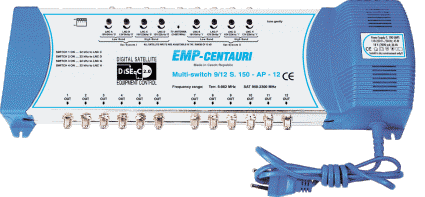

150-AP-12

Je satelitní multipřepínač DiSEqC 2.0 se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Satelitní multipřepínač umožňuje připojení až dvanácti účastníků ke dvěma LNB "Quatro" nebo ke čtyřem LNB "Dual" nebo "Twin", přitom každý účastník může přijímat všechny kanály z připojených antén.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz "22 kHz" do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB "Twin Universal" nebo LNB "Quad".

Technické údaje S.150-AP-12
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 16.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	5-862 MHz	20 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 150-CP-12

Je satelitní multipřepínač stejný jako S.150-AP-12, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.150-CP-12
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 16.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	40-862 MHz	2 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 150-AP-16

Je satelitní multipřepínač DiSEqC 2.0 obdobný jako S.150-AP-12, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Umožňuje připojení až šestnácti účastníků ke dvěma LNB "Quatro" nebo ke čtyřem LNB "Dual" nebo "Twin", přitom každý účastník může přijímat všechny kanály z připojených antén.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz "22 kHz" do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB "Twin Universal" nebo LNB "Quad".

Technické údaje S.150-AP-16
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 16.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	5-862 MHz	22 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

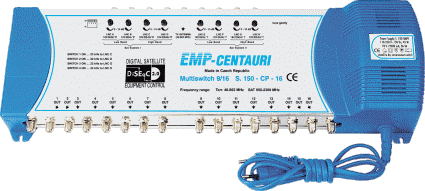

S. 150-CP-16

Je satelitní multipřepínač stejný jako S.150-AP-16, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.150-CP-16
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 16.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	40-862 MHz	4 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

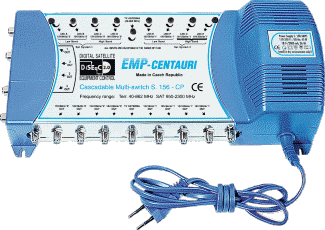

S. 156-CP

Kaskádovatelný satelitní DiSEqC 2.0 multipřepínač s 9 vstupy (8 satelitních vstupů a jeden pozemní), 9 průběžnými výstupy a 4 výstupy pro připojení satelitních přijímačů. Je vybaven zesilovačem pro pozemní vstup. Dále je vybaven napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB.
Multipřepínač lze zařadit také jako vstupní jednotku pro kaskádní systémy, kdy jsou ke vstupům zesilovače připojeny LNB a k výstupům kaskádní multipřepínače nebo odbočovače. Lze jej použít se dvěma LNB "Quatro" nebo až se čtyřmi LNB "Twin" nebo "Dual".

Technické údaje S.156-CP
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Odbočovací útlum	950-2300 MHz	0 dB typ.
Odbočovací útlum	40-862 MHz	0 dB typ.
Průběžný zisk	950-2300 MHz	12 dB
Průběžný zisk	40-862 MHz	22 dB
Maximální vstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.
Oddělení mezi SAT vstupy	Mezi V/H polarizací	20 dB min.
	Mezi dolním a horním pásmem	25 dB min.
	Mezi SAT systémem A a B	30 dB min.

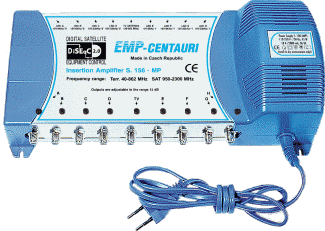

S. 156-MP

* Je zesilovač s osmi vstupy pro satelitní signály a jedním pozemním vstupem, určený jako vstupní jednotka pro kaskádní systémy. Zesilovač je obvykle zařazen na vstupu kaskády. LNB jsou připojeny ke vstupům zesilovače, k výstupům jsou zapojeny kaskádní multipřepínače nebo odbočovače. Je možné použít dva LNB "Quatro", případně čtyři LNB "Dual" nebo "Twin".
Zesilovač je vybaven zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu zesilovače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj zesilovače po necelé jedné minutě opět připojit k síti.
Výstupy zesilovače jsou galvanicky odděleny od napájecího zdroje. Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB.

Technické údaje S.156-MP-15, 25
Frekvenční rozsah	LNB vstupy	950-2300 MHz
Frekvenční rozsah	Pozemní vstup	40-862 MHz
Průchozí zisk	950-2300 MHz	S.156-MP-15: 15dB typ.
	950-2300 MHz	S.156-MP-25: 25dB typ.
	40-862 MHz	S.156-MP-15: 25dB typ.
	40-862 MHz	S.156-MP-25: 35dB typ.
Oddělení mezi vstupy		30 dB typ.
Maximální vstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 156-MP-15

Zesilovač se ziskem 15 dB pro satelitní pásmo a 25dB pro pozemní pásmo.

S. 156-MP-25

Zesilovač se ziskem 25 dB pro satelitní pásmo a 35dB pro pozemní pásmo.

S. 121-A

Je kaskádovatelný pasivní odbočovač signálu určený pro zapojení s počtem připojených účastníků větším než 32. Odbočovací výstupy jsou galvanicky odděleny od průběžných vstupů a výstupů a jsou určeny pro připojení ke vstupům satelitního multipřepínače.
První zapojený odbočovač v kaskádě je připojen svými vstupy k výstupům zesilovače S.156-MP. K průběžným výstupům odbočovače je pak možné připojit další odbočovač v pořadí. Celkem je možné zapojit až deset jednotek za sebou do kaskády v případě, že jsou jednotky na sebe napojeny přímo. V případě, že jsou jednotky na sebe vzájemně napojeny pomocí úseků koaxiálních kabelů, je možné za sebou zapojit menší množství jednotek. Toto množství je závislé na kvalitě použitého koaxiálního kabelu, zejména jeho činiteli odrazu. Průběžné výstupy poslední zapojené jednotky v kaskádě musí být zakončeny rezistorem 75 ohm.

Technické údaje S.121-A
Frekvenční rozsah	LNB vstupy a výstupy	950-2300 MHz
Frekvenční rozsah	Pozemní vstup a výstup	5-862 MHz
Průchozí útlum	950-2300 MHz	1dB typ.
Průchozí útlum	5-862 MHz	1 dB typ.
Odbočovací útlum	950-2300 MHz	14 dB typ.
Odbočovací útlum	5-862 MHz	18 dB typ.
Oddělení mezi vstupy		30 dB min.
Proudová spotřeba		0 mA

S. 122-A

Je dvojnásobný pasivní rozbočovač signálu se čtyřmi satelitními vstupy a jedním pozemním vstupem, určený pro zapojení s kaskádními odbočovači S.121-A. Jedná se tedy de facto o pět rozbočovačů umístěných v jedné jednotce. Výstupy jsou od sebe odděleny pomocí diod tak, že není možný průchod stejnosměrného napětí z jednoho výstupu na druhý, ale je umožněn průchod tohoto napětí na odpovídající vstup rozbočovače. Satelitní vstupy jsou určeny pro připojení jednoho LNB "Quatro", případně dvou LNB "Dual" nebo "Twin", pozemní vstup pak pro připojení TV nebo FM antény, popř. předzesilovače. Výstupy z jednotky se připojí na vstupy zesilovače S.156-MP.

Technické údaje S.122-A
Frekvenční rozsah	LNB vstupy a výstupy	950-2300 MHz
Frekvenční rozsah	Pozemní vstup a výstupy	5-862 MHz
Průchozí útlum	950-2300 MHz	4dB typ.
Průchozí útlum	5-862 MHz	6 dB typ.
Oddělení mezi vstupy		30 dB min.
Oddělení mezi výstupy		20 dB min.
Proudová spotřeba		0 mA

Příklad zapojení rozvodu signálů ze dvou satelitů pro 32 účastníků

Příklad zapojení rozvodu signálů ze dvou satelitů pro 160 účastníků

Příklad zapojení rozvodu signálů z jednoho satelitu pro 320 účastníků

Příklad zapojení rozvodu signálů ze dvou satelitů pro 320 účastníků

S. 156-A

Kaskádovatelný satelitní DiSEqC 2.0 multipřepínač s 9 vstupy (8 satelitních vstupů a jeden pozemní), 9 průběžnými výstupy a 4 výstupy pro připojení satelitních přijímačů. Ve spojení se zesilovačem S.156-MP mohou být tyto multipřepínače použity pro rozvod signálů ze dvou satelitů spolu s pozemními signály. Vstupy jednotky se připojí na výstupy zesilovače S.156-MP, k průběžným výstupům je nožné připojit další jednotku S.156-A, popř. S.158-A. Je možné zapojit za sebou do kaskády až čtyři tyto jednotky. Průběžné výstupy poslední zapojené jednotky v kaskádě musí být zakončeny rezistorem 75 ohm.
Multipřepínač nepropouští stejnosměrné napětí ze satelitních přijímačů z odbočovacích výstupů na své vstupy

Technické údaje S.156-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	10-862 MHz
	Výstupy	10-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Odbočovací útlum	950-2300 MHz	12 dB typ.
Odbočovací útlum	10-862 MHz	24 dB typ.
Průběžný útlum	950-2300 MHz	3 dB
Průběžný útlum	10-862 MHz	3 dB
Maximální vstupní úroveň		95 dBuV
Proudová spotřeba		80 mA
Oddělení mezi SAT vstupy	Mezi V/H polarizací	20 dB min.
	Mezi dolním a horním pásmem	25 dB min.
	Mezi SAT systémem A a B	30 dB min.

S. 158-A

Kaskádovatelný satelitní DiSEqC 2.0 multipřepínač s 9 vstupy (8 satelitních vstupů a jeden pozemní), 9 průběžnými výstupy a 8 výstupy pro připojení satelitních přijímačů. Použití této jednotky je shodné jako v případě S.156-A.

Technické údaje S.158-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	10-862 MHz
	Výstupy	10-2300 MHz
Ovládání přepínání		DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Odbočovací útlum	950-2300 MHz	16 dB typ.
Odbočovací útlum	10-862 MHz	24 dB typ.
Průběžný útlum	950-2300 MHz	3 dB
Průběžný útlum	10-862 MHz	3 dB
Maximální vstupní úroveň		95 dBuV
Proudová spotřeba		80 mA
Oddělení mezi SAT vstupy	Mezi V/H polarizací	20 dB min.
	Mezi dolním a horním pásmem	25 dB min.
	Mezi SAT systémem A a B	30 dB min.

S. 170-AP-8

Technické údaje S.170-AP-8
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	0 dB typ.
Průchozí útlum	5-862 MHz	16 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

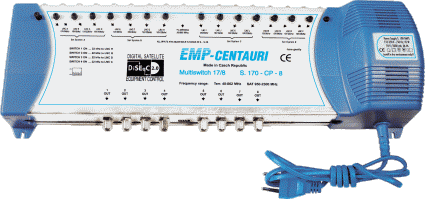

S. 170-CP-8

Je satelitní multipřepínač stejný jako S.170-AP-8, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.170-CP-8
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	0 dB typ.
Průchozí útlum	40-862 MHz	-5 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 170-AP-12

Je satelitní multipřepínač DiSEqC 2.0 se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Satelitní multipřepínač umožňuje připojení až dvanácti účastníků ke čtyřem LNB "Quatro", případně až k osmi LNB "Dual" nebo "Twin", přitom každý účastník může přijímat všechny kanály z připojených antén.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz "22 kHz" do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB "Twin Universal" nebo LNB "Quad".

Technické údaje S.170-AP-12
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	3 dB typ.
Průchozí útlum	5-862 MHz	19 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

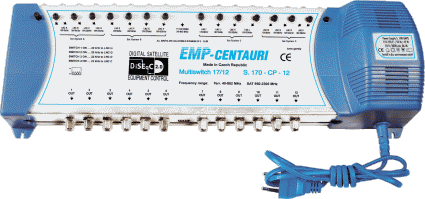

S. 170-CP-12

Je satelitní multipřepínač stejný jako S.170-AP-12, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.170-CP-12
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	3dB typ.
Průchozí útlum	40-862 MHz	-3 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

S. 170-AP-16

Je satelitní multipřepínač DiSEqC 2.0 se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti.
Satelitní multipřepínač umožňuje připojení až šestnácti účastníků ke čtyřem LNB "Quatro", případně až k osmi LNB "Dual" nebo "Twin", přitom každý účastník může přijímat všechny kanály z připojených antén.
Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz "22 kHz" do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB "Twin Universal" nebo LNB "Quad".

Technické údaje S.170-AP-16
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	5-862 MHz	22 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

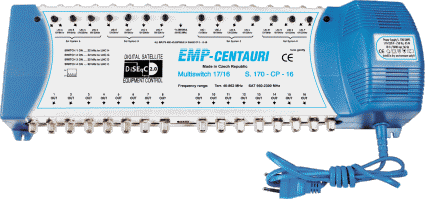

S. 170-CP-16

Je satelitní multipřepínač stejný jako S.170-AP-16, ale se zabudovaným zesilovačem pro pozemní vstup.

Technické údaje S.170-CP-16
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	40-862 MHz
	Výstupy	40-2300 MHz
Ovládání přepínání		DiSEqC příkazy
Průchozí útlum	950-2300 MHz	5 dB typ.
Průchozí útlum	40-862 MHz	0 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Maximální výstupní úroveň		80 dBuV
Příkon (včetně připojených LNB)		45 VA max.
Napájení pro LNB		1600 mA max.

Pozn.: Všechny multipřepínače řady S.170 jsou vybaveny systémem řízení napájení LNB. Tento systém umožňuje snížení příkonu odebíraného ze zdroje tím, že se napájí pouze ty konvertory, jejichž signály jsou připojenými účastníky momentálně přijímány. Příkon tak může klesnout až na hodnoty kolem 10 VA (v závislosti na typu multipřepínače).

S. 162-C

Je satelitní přepínač úrovně DiSEqC 2.0, se dvěma vstupy a jedním výstupem. Ovládání vstupů je řízeno pomocí příkazu Write N0 "Position" nebo příkazu "Tone Burst". Jednotka umožňuje připojení dvou antén k jednomu satelitnímu přijímači a je průchozí pro 22 kHz a DiSEqC signály.

S. 162-CW

Je satelitní přepínač stejný jako S.162-C, umístěný v obalu odolném proti povětrnostním vlivům. Při jeho zapojování je třeba použít vodotěsné převleky, které se přetáhnou přes konektorové spoje. Tyto převleky jsou dodávány zároveň s přepínačem.

Technické údaje S.162-C, CW
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	DiSEqC příkaz "Position", nebo "Tone Burst"
Průchozí útlum	3 dB typ.
Oddělení mezi vstupy	35 dB typ.
Proudová spotřeba	30 mA

Příklad zapojení S.162-CW

S. 162-D

Je satelitní přepínač úrovně DiSEqC 2.0, se dvěma vstupy a jedním výstupem. Ovládání vstupů je řízeno pomocí příkazu Write N0 "Option". Jednotka umožňuje připojení dvou antén k jednomu satelitnímu přijímači a je průchozí pro 22 kHz a DiSEqC signály.

S. 162-DW

Technické údaje S.162-D, DW
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	DiSEqC příkaz "Option"
Průchozí útlum	3 dB typ.
Oddělení mezi vstupy	35 dB typ.
Proudová spotřeba	30 mA

Je satelitní přepínač stejný jako S.162-D, umístěný v obalu odolném proti povětrnostním vlivům. Při jeho zapojování je třeba použít vodotěsné převleky, které se přetáhnou přes konektorové spoje. Tyto převleky jsou dodávány zároveň s přepínačem.

S. 162-E

Technické údaje S.162-E
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání	DiSEqC příkaz "Position", nebo "Tone Burst"
Průchozí útlum	LNB vstupy	4 dB typ.
Průchozí útlum	Pozemní vstup	3 dB typ.
Oddělení mezi SAT vstupy		35 dB typ.
Proudová spotřeba		30 mA

Je satelitní přepínač úrovně DiSEqC 2.0, se dvěma satelitními vstupy a jedním pozemním vstupem, takže na výstupu z přepínače jsou sloučeny signály satelitní i pozemní. Ovládání vstupů je řízeno příkazem Write N0 "Position" nebo příkazem "Tone Burst". Satelitní vstupy jsou průchozí pro 22 kHz a DiSEqC signály.

Příklad zapojení S.162-E

S. 164-A

Je satelitní přepínač úrovně DiSEqC 2.0, se čtyřmi satelitními vstupy a jedním výstupem. Ovládání vstupů je kontrolováno ze satelitního přijímače příkazy Write N0 "Position" a "Option". Jednotka umožňuje připojení až čtyř satelitních antén k jednomu satelitnímu přijímači a je průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.164-A
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	DiSEqC příkazy
Průchozí útlum	4 dB typ.
Oddělení mezi vstupy	30 dB typ.
Proudová spotřeba	40 mA

S. 164-C

Satelitní přepínač úrovně DiSEqC 2.0 obdobný jako S.164-A, vybavený navíc pozemním vstupem takže na výstupu z přepínače jsou sloučeny signály satelitního i pozemního pásma. Satelitní vstupy jednotky jsou průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.164-C
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání	DiSEqC příkazy
Průchozí útlum	LNB vstupy	4 dB typ.
Průchozí útlum	Pozemní vstup	3 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Proudová spotřeba		40 mA

Příklad zapojení S.164-C

S. 164-D

Je satelitní přepínač úrovně DiSEqC 2.0, se čtyřmi satelitními vstupy a jedním výstupem. Jednotka je umístěna v obalu odolném proti povětrnostním vlivům. Ovládání vstupů je kontrolováno ze satelitního přijímače příkazy Write N0 "Position" a "Option" obdobně jako u přepínačů S.164-A a S.164-D. Jednotka umožňuje připojení až čtyř satelitních antén k jednomu satelitnímu přijímači a je průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.164-D
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	DiSEqC příkazy
Průchozí útlum	4 dB typ.
Oddělení mezi vstupy	30 dB typ.
Proudová spotřeba	40 mA

S. 166-A

Slouží k rozvedení satelitních a pozemních signálů ze dvou LNB "Twin Universal" a z pozemních antén do dvou výstupů, tedy ke dvěma účastníkům. Jedná se vlastně o dva samostatné přepínače typu S.162-C umístěné v jednom obalu, jednotka je ale navíc vybavena pozemním vstupem pro připojení pozemních antén. Ovládání vstupů je prováděno ze satelitních přijímačů s pomocí DiSEqC příkazu "Position" nebo příkazem "Tone Burst". Satelitní vstupy jednotky jsou průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.166-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Ovládání přepínání	DiSEqC příkaz "Position", nebo "Tone Burst"
Průchozí útlum	LNB vstupy	5 dB typ.
Průchozí útlum	Pozemní vstup	8 dB typ.
Oddělení mezi SAT vstupy		30 dB typ.
Proudová spotřeba		30 mA

Příklad zapojení S.166-A

S. 107-A

Jedná se o čtyřnásobný slučovač a rozbočovač TV/Sat, určený pro připojení k LNB "Quad". Jednotka je vybavena čtyřmi satelitními vstupy a jedním pozemním, a čtyřmi výstupy. Z každého výstupu je tedy možné vést jak satelitní tak pozemní signály. Jednotka je průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.107-A
Frekvenční rozsah	LNB vstupy	950-2300 MHz
	Pozemní vstup	5-862 MHz
	Výstupy	5-2300 MHz
Průchozí útlum	950-2300 MHz	3 dB typ.
Průchozí útlum	5-862 MHz	11 dB typ.

Příklad zapojení S.107-A

S. 115

Jedná se o generátor příkazů "Write N0" úrovně DiSEqC 1.0. Generátor posílá DiSEqC příkazy po koaxiálním kabelu připojeném k jeho vstupu. Je vybaven čtyřmi nezávislými ss zásuvkami pro připojení ovládání pomocí napětí 0/12 V, obvykle ze satelitního přijímače. V závislosti na napětí přiloženém na odpovídající zásuvku, jsou generovány DiSEqC příkazy:
1/ Vertikální/Horizontální polarizace
2/ Dolní pásmo/Horní pásmo
3/ Position A/B
4/ Option A/B
Generované příkazy jsou indikovány pomocí diod LED.

Technické údaje S.115
Frekvenční rozsah	5-2300 MHz
Ovládání	0/12 V
Průchozí útlum	2 dB typ.
Proudová spotřeba	40 mA

S.111

Je generátor příkazu 0/22 kHz. Tento příkaz je posílán po koaxiálním kabelu připojeném ke vstupu jednotky a umožňuje ovládat připojený Universal LNB nebo 0/22 kHz přepínač.

Technické údaje S.111
Frekvenční rozsah	950-2300 MHz
Ovládání	0/12 Volt, nebo ručním přepínačem
Průchozí útlum	2 dB typ.
Proudová spotřeba	30 mA

S.112-C

Je satelitní přepínač ovládaný kmitočtovým příkazem 0/22 kHz, se dvěma vstupy a jedním výstupem. Umožňuje připojení dvou satelitních antén k jednomu satelitnímu přijímači. Přepínač je průchozí pro 22 kHz a DiSEqC signály.

S. 112-CW

Je satelitní přepínač stejný jako S.112-C, umístěný v obalu odolném proti povětrnostním vlivům. Při jeho zapojování je třeba použít vodotěsné převleky, které se přetáhnou přes konektorové spoje. Tyto převleky jsou dodávány zároveň s přepínačem.

Technické údaje S.112-C, CW
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	0/22 kHz
Průchozí útlum	3 dB typ.
Oddělení mezi vstupy	35 dB typ.
Proudová spotřeba	20 mA

S. 105-A

Je slučovač i rozbočovač TV/SAT. Jednotka umožňuje sloučit satelitní a pozemní signály do jednoho výstupu, případně rozbočit tyto sloučené signály z jednoho vstupu do dvou výstupů zvlášť na satelitní a pozemní signály. Satelitní vstup/výstup je průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.105-A
Frekvenční rozsah	5-2300 MHz
Průchozí útlum	3 dB typ.
Oddělení mezi vstupy	30 dB typ.

S. 112-E

Je přepínač se dvěma vstupy a jedním výstupem, ovládaný pomocí napětí 0/12 Volt které je přivedeno na ss zásuvku přepínače obvykle ze satelitního přijímače. Ke vstupům jednotky je možné připojit dvě satelitní antény a na výstup satelitní přijímač, ale je možné použít i obrácené zapojení kdy je signál rozbočen z jednoho koaxiálního vedení do dvou satelitních přijímačů (například analogového a digitálního) a pomocí napětí 0/12 Volt na ss zásuvce je vybrán příslušný přijímač. Jednotka je průchozí pro 22 kHz a DiSEqC signály.

Technické údaje S.112-E
Frekvenční rozsah	5-2300 MHz
Ovládání přepínání	0/12 V
Průchozí útlum	3 dB typ.
Oddělení mezi vstupy	35 dB typ.
Proudová spotřeba	30 mA

Zakončovací impedance 75 ohm, typ F, zástrčka

Propojovací adaptér, typ F, dvojitá zástrčka

Tento e-shop byl funkční pouze v XP nákupy jsou možné už jen osobně v hotovosti.
